EKS-NV-NI-NIS-ESKM-MB-400-500-600-200-250-300-3-90-15-PS-PTC-PTC/PS-PTC/K-PH-2NTC-PTC/2NTC

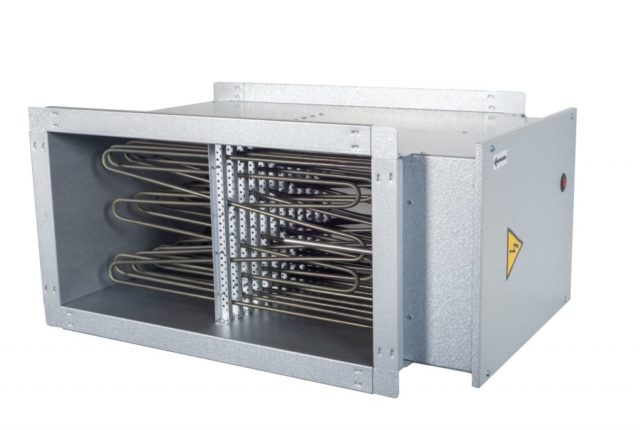

Máy sưởi ống gió HVAC điện EKS được thiết kế để sưởi ấm không khí trong lành trong hệ thống thông gió. Vỏ bọc (EKS
lớp bảo vệ IP 44, ngoại trừ EKS Loại NV có lớp bảo vệ IP 30) được làm từ Aluzinc phủ
thép chịu nhiệt độ cao và có con dấu cao su để kết nối ống dẫn. Các yếu tố sưởi ấm
ống được làm từ thép không gỉ AISI 304. Có 2 bộ điều chỉnh nhiệt bảo vệ (hoặc nhiều hơn, tùy
trên nguồn điện của máy sưởi) và các đầu nối vít để dễ dàng kết nối được lắp đặt trong máy sưởi.
Máy sưởi có thể được lắp đặt theo chiều ngang với hộp kết nối điện hướng lên trên hoặc
sang ngang và thẳng đứng (chỉ khi luồng không khí hướng lên). Vận tốc không khí trong ống dẫn của
lò sưởi phải tối thiểu 1,5 m / s. Nhiệt độ tối đa của đầu ra là 50 ° C.
| Heater type | W(mm) | W1(mm) | H(mm) | H1(mm) | L(mm) |
| EKS 400×200 | 400 | 470 | 200 | 270 | 370/420/520 |
| EKS 500×250 | 500 | 570 | 250 | 320 | 370/420/520/ 600/670/820/970 |
| EKS 500×300 | 500 | 570 | 300 | 370 | 370/440/520/600 |
| EKS 600×300 | 600 | 670 | 300 | 370 | 370/440/520/600 |
| EKS 600×350 | 600 | 670 | 350 | 420 | 370/420/520 |
| EKS 700×400 | 700 | 770 | 400 | 470 | 370/420/440 |
| EKS 800×500 | 800 | 870 | 500 | 570 | 370/420/440 |
| EKS 1000×500 | 1000 | 1070 | 500 | 570 | 370/420/440/600 |
| EKS PG 400×200 | 400 | 440 | 200 | 240 | 370/420/520 |
| EKS PG 500×250 | 500 | 540 | 250 | 290 | 370/420/520/ 600/670/820/970 |
| EKS PG 500×300 | 500 | 540 | 300 | 340 | 370/440/520/600 |
| EKS PG 600×300 | 600 | 640 | 300 | 340 | 370/440/520/600 |
| EKS PG 600×350 | 600 | 640 | 350 | 390 | 370/420/520 |
| EKS PG 700×400 | 700 | 740 | 400 | 440 | 370/420/440 |
| EKS PG 800×500 | 800 | 840 | 500 | 540 | 370/420/440 |
| EKS PG 1000×500 | 1000 | 1040 | 500 | 540 | 370/420/440/600 |
| Heater type | Lenght (mm) |
Power (kW) |
Available heating elements (kW) |
Min. airflow (m³/h) |
Power supply (VAC/50Hz) |
| EKS (PG) 400×200 | 370 | 3…12 | 1/1,5 | 435 | 3~400 |
| 420 | 15…18 | ||||
| 520 | 21 | ||||
| EKS (PG) 500×250 | 370 | 3…12 | 1/1,5 | 675 | 3~400 |
| 420 | 15…18 | ||||
| 520 | 21 | ||||
| 600 | 24 | ||||
| 670 | 27 | ||||
| 820 | 36 | ||||
| 970 | 45 | ||||
| EKS (PG) 500×300 | 370 | 6…24 | 2/3 | 810 | 3~400 |
| 440 | 27…33 | ||||
| 520 | 36…42 | ||||
| 600 | 45…48 | ||||
| EKS (PG) 600×300 | 370 | 6…24 | 2/3 | 975 | 3~400 |
| 440 | 27…33 | ||||
| 520 | 36…42 | ||||
| 600 | 45…48 |
| EKS (PG) 600×350 | 370 | 6…30 | 2/3 | 1135 | 3~400 |
| 420 | 33…39 | ||||
| 520 | 42…48 | ||||
| EKS (PG) 700×400 | 370 | 6…48 | 2/3 | 1515 | 3~400 |
| 420 | 51…54 | ||||
| 440 | 57…66 | ||||
| EKS (PG) 800×500 | 370 | 6…48 | 2/3 | 2160 | 3~400 |
| 420 | 51…54 | ||||
| 440 | 57…66 | ||||
| EKS (PG) 1000×500 | 370 | 6…48 | 2/3 | 2700 | 3~400 |
| 420 | 51…54 | ||||
| 440 | 57…66 | ||||
| 600 | 69…90 |
Heaters conforms to requirements of standards:
LST EN 60335-2-30:2003+A1:2005+A2:2007
LST EN 60335-2-30:2010+AC:2010+A11:2012 (EN 60335-2-30:2009+AC:2010+A11:2012)
and therefore complies with the essential requirements and provisions of the 2006/95/EC
and 2004/108/EC Directives.
The CE mark is affixed.
KS 400x200/3kWPS without integrated control
1 2 3 4
1 – Duct width (mm)
400 – 400 mm 700 – 700 mm
500 – 500 mm 800 – 800 mm
600 – 600 mm 1000 – 1000 mm
2 – Duct height (mm)
200 – 200 mm 350 – 350 mm
250 – 250 mm 400 – 400 mm
300 – 300 mm 500 – 500 mm
3 – Heating power (kW)
3 – 3 kW … 90 – 90 kW
4 – Phụ kiện bổ sung:
PS – Công tắc chênh lệch áp suất để phát hiện dòng khí
EKS NV 400×200 / 3kWPTC / 2NTC với bộ điều khiển tích hợp
1 2 3 4 5
1 – Loại điều khiển:
NV – Chiết áp trên đỉnh của vỏ lò sưởi để kiểm soát nhiệt độ
NI – Núm vặn điểm đặt từ xa có dây bên ngoài (TR5K) để kiểm soát nhiệt độ
NIS – Điều khiển từ xa có dây bên ngoài (0… 10) Tín hiệu VDC để điều khiển nhiệt độ (đầu vào tương tự)
ESKM – Tín hiệu PWM từ xa có dây bên ngoài (BẬT / TẮT: BẬT (6… 24) VDC) để điều khiển nhiệt độ
MB – Điều khiển nhiệt độ từ xa có dây bên ngoài thông qua giao thức Modbus RTU (RS485)
2 – Chiều rộng ống (mm)
400 – 400 mm 700 – 700 mm
500 – 500 mm 800 – 800 mm
600 – 600 mm 1000 – 1000 mm
3 – Chiều cao ống (mm)
200 – 200 mm 350 – 350 mm
250 – 250 mm 400 – 400 mm
300 – 300 mm 500 – 500 mm
4 – Công suất sưởi (kW)
3 – 3 kW … 90 – 90 kW (NV, NI, NIS, MB)> 15 kW với các bước bổ sung được gắn
3 – 3 kw … 15 – 15 kw (ESKM)
5 – Phụ kiện bổ sung:
PS – Công tắc chênh lệch áp suất để phát hiện dòng khí
PTC – Cảm biến để phát hiện tốc độ không khí tối thiểu
PTC / PS – Cảm biến để phát hiện và chênh lệch vận tốc không khí tối thiểu. công tắc áp suất để phát hiện luồng không khí
PTC / K – Cảm biến để phát hiện vận tốc không khí tối thiểu và công tắc tơ để bảo vệ quá nhiệt
PH – Cảm biến để phát hiện và chênh lệch vận tốc không khí tối thiểu. công tắc áp suất để phát hiện luồng không khí
2NTC – 2 cảm biến để đo nhiệt độ không khí
PTC / 2NTC – Cảm biến tối thiểu. phát hiện vận tốc không khí và 2 cảm biến để đo nhiệt độ không khí
Bảo vệ quá nhiệt
Trong lò sưởi ống dẫn điện EKS được lắp đặt hai bộ điều nhiệt (hoặc nhiều hơn, tùy thuộc vào
nguồn điện nóng) để bảo vệ quá nhiệt. Cái đầu tiên có cài đặt lại tự động, tắt sưởi
khi nhiệt độ đạt 50 ° C và bật khi nhiệt độ giảm xuống dưới 50 ° C. Các
thứ hai với thiết lập lại thủ công, tắt hệ thống sưởi khi nhiệt độ đạt 100 ° C. Cách duy nhất để
đặt lại nó, nhấn nút đặt lại ở trên cùng của vỏ (xem các ví dụ về cách lắp đặt) khi
nhiệt độ giảm xuống dưới 100 ° C.
Trong máy sưởi EKS ESKM được lắp đặt thêm bộ điều nhiệt (có đặt lại tự động) cho bộ điều khiển
Bảo vệ quá nhiệt ESKM. Bộ điều nhiệt này sẽ tắt chế độ sưởi khi nhiệt độ đạt đến
70 ° C và bật khi nhiệt độ giảm xuống dưới 70 ° C.
