Đầu đo mức Caloritech EH

Cấu tạo và chức năng

Đầu đo mức Caloritech EH là một thiết bị được thiết kế để đo mức chất lỏng trong các bể chứa, bồn chứa. Nó thường được sử dụng kết hợp với Điều khiển mức điện tử SV của Caloritech để tạo thành một hệ thống đo mức hoàn chỉnh.

Cấu tạo:

- Phích cắm vít bằng đồng thau NPT 2″: Đây là phần kết nối đầu đo mức với bể chứa.
- Vỏ thiết bị đầu cuối: Bảo vệ các thành phần điện tử bên trong, chịu được điều kiện thời tiết khắc nghiệt.
- Thanh cảm biến bằng đồng thau: Được cách ly điện và giữ cố định trong giá đỡ bằng sứ. Thanh cảm biến này sẽ tiếp xúc trực tiếp với chất lỏng và truyền tín hiệu về bộ điều khiển.
- Điều khiển mức điện tử SV: Tiếp nhận tín hiệu từ thanh cảm biến và xử lý để hiển thị mức chất lỏng hoặc thực hiện các chức năng điều khiển khác.

Chức năng:
- Đo mức chất lỏng: Thanh cảm biến sẽ thay đổi điện trở khi tiếp xúc với chất lỏng, và sự thay đổi này được bộ điều khiển mức điện tử SV chuyển đổi thành giá trị mức.
- Điều khiển: Tín hiệu mức được sử dụng để điều khiển các thiết bị khác như bơm, van để duy trì mức chất lỏng ở mức mong muốn.

Ưu điểm

Độ bền cao: Vật liệu đồng thau và thiết kế chắc chắn giúp đầu đo mức Caloritech EH có thể hoạt động trong môi trường khắc nghiệt.
Dễ lắp đặt: Kết nối đơn giản với bể chứa thông qua phích cắm vít.
Độ chính xác cao: Đảm bảo đo mức chất lỏng chính xác.
Tuổi thọ dài: Với chất lượng chế tạo tốt, đầu đo mức Caloritech EH có thể hoạt động ổn định trong thời gian dài.

Level Control (For Conductive Liquids)

Bộ điều khiển mức chất lỏng điện tử sê-ri SV cảm nhận điện trở giữa các điện cực đầu dò mức được gắn từ xa (xem loại EH bên dưới).

Bằng cách thay đổi độ dài của các điện cực, các kết hợp khác nhau của giới hạn cao và thấp, BẬT-TẮT bộ gia nhiệt và BẬT-TẮT bơm có thể xảy ra khi mức chất lỏng trong bình thay đổi.

Khi có chất lỏng, SV220 ngắt điện và SV210 cấp điện. Mặt khác, cả hai điều khiển đều giống nhau.

Đầu dò mức

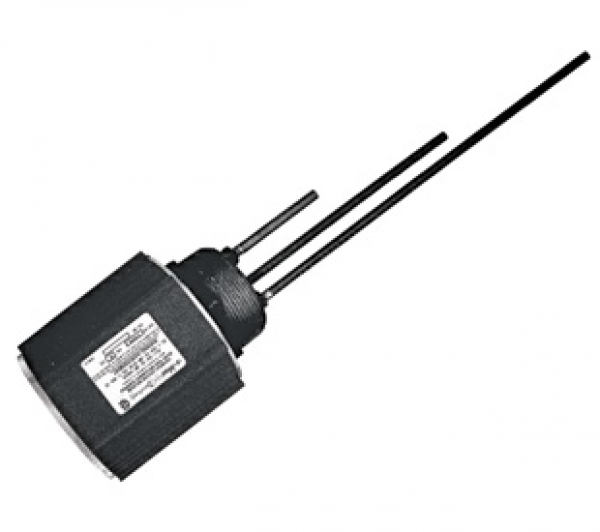

Cụm đầu dò EH có thể được sử dụng với bộ điều khiển mức điện tử sê-ri SV. Bộ phận lắp ráp bao gồm phích cắm vít bằng đồng thau NPT 2”, vỏ thiết bị đầu cuối chịu được thời tiết và 1, 2 hoặc 3 thanh đồng thau được giữ bằng cơ học và cách điện trong các giá đỡ bằng sứ. Các thanh có thể được cắt tại hiện trường từ chiều dài được cung cấp 24” (610 mm) đến các mức chất lỏng tương ứng cần thiết để kiểm soát.

Dowload: EH Level Probe Catalog Pages

Xem thêm: Caloritech Electronic Indicating Controls
