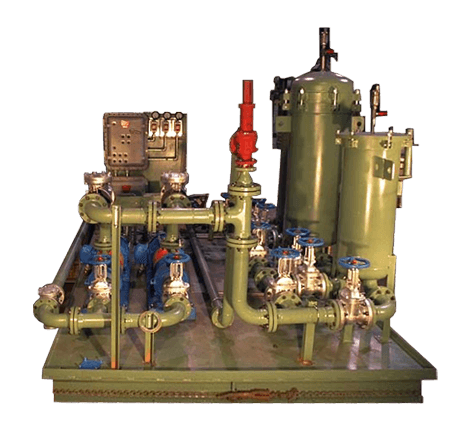

Tổng quan về 3L Filters™ Nuclear-Sản phẩm hạt nhân
rong hơn 40 năm qua, 3L Filters™ đã đáp ứng và vượt qua những yêu cầu khắt khe nhất về lọc trong lĩnh vực hạt nhân. Chúng tôi thiết kế và sản xuất các sản phẩm cho ứng dụng trong các lò phản ứng hạt nhân PWR, BWR và PHWR. Danh mục sản phẩm đa dạng bao gồm cả tiêu chuẩn và tùy chỉnh, như: lõi lọc (cartridge filters), lưới lọc (strainers), thiết bị khử khoáng (demineralizers), bộ tái hợp (recombiners), bộ tách (separators), bình chịu áp (pressure vessels) và các hệ thống kỹ thuật chuyên dụng.
Chương trình quản lý chất lượng hạt nhân của chúng tôi tuân thủ các tiêu chuẩn: ASME NQA-1, 10 CFR 50 Phụ lục B, ANSI N45.2, 10 CFR Phần 21 và CSA N285.0.
3L Filters™ đã vượt qua những yêu cầu khắt khe nhất về lọc trong lĩnh vực hạt nhân trong hơn 40 năm qua.
Chúng tôi thiết kế và sản xuất các sản phẩm cho ứng dụng trong các lò phản ứng hạt nhân PWR, BWR và PHWR.
Danh mục sản phẩm đa dạng, từ tiêu chuẩn đến tùy chỉnh, bao gồm: lõi lọc (cartridge filters), lưới lọc (strainers), thiết bị khử khoáng (demineralizers), bộ tái hợp (recombiners), bộ tách (separators), bình chịu áp (pressure vessels) và các hệ thống kỹ thuật tích hợp (engineered systems).
Toàn bộ thiết kế và chế tạo hạt nhân được thực hiện tại cơ sở của chúng tôi có diện tích 100.000 ft² tại Oakville, Ontario, Canada.
Năng lực kỹ thuật (Engineering Capabilities)
-
Thiết kế cơ khí và điện
-
Thiết kế bình chịu áp
-
Phân tích FEA (bao gồm phân tích ứng suất, động đất và nhiệt)
-
Đăng ký thiết kế
-
Lựa chọn thiết bị cho khu vực an toàn hoặc nguy hiểm
-
Chuyên môn ứng dụng
-
Thiết kế hệ thống điều khiển và đo lường
-
Lập trình và kiểm thử PLC
-
Lựa chọn công nghệ gia nhiệt, lọc và bình chịu áp
-
Quản lý kỹ thuật dự án
Năng lực sản xuất (Manufacturing Capabilities)
-
Gia công bằng thép carbon, thép không gỉ, nhôm hoặc vật liệu đặc biệt/hiếm
-
Các phương pháp hàn: GMAW, SMAW, SAW, GTAW
-
Đội ngũ thợ hàn giàu kinh nghiệm, được chứng nhận
-
Thư viện lớn các quy trình hàn được phê duyệt
-
Gia công cơ khí, phun cát và sơn phủ nội bộ
-
Năng lực nâng 25 tấn
-
Thiết kế và chế tạo skid & module đóng gói
-
Kiểm tra áp suất nội bộ
-
Kiểm tra NDE bởi bên thứ ba
Chương trình quản lý chất lượng hạt nhân của chúng tôi tuân thủ:
-
ASME NQA-1
-
10 CFR 50 Phụ lục B
-
ANSI N45.2
-
10 CFR Phần 21
-
CSA N285.0
-
Sản phẩm hạt nhân 3L Filters™
Bộ lọc (Trang 8 – 14)
Bộ lọc được sử dụng để loại bỏ các hạt lơ lửng mịn trong dòng chất lỏng. CCI Thermal Technologies Inc. cung cấp các bộ lọc lỏng cho ứng dụng trong nhà máy điện hạt nhân, như:
-
Nước làm mát lò phản ứng
-
Nước bổ sung làm mát
-
Xử lý nước ngưng
-
Xả đáy bộ tạo hơi nước
-
Làm sạch nước bể chứa nhiên liệu đã qua sử dụng
-
Xử lý chất thải phóng xạ
-
Làm sạch nước xả giặt tẩy
-
Nước tiêm kín bơm
-
Bộ lọc cho cơ cấu truyền động thanh điều khiển và các ứng dụng khác.
Bộ lọc trong môi trường phóng xạ được thiết kế để vận hành từ xa. Nắp bộ lọc được trang bị hộp số vận hành. CCI Thermal sử dụng bu-lông giữ chặt (captive bolts) gắn liền với nắp để không rơi ra khi tháo nắp. Vòng đệm kín nắp được tích hợp vào lõi lọc hoặc giỏ lọc, loại bỏ nhu cầu sử dụng gioăng riêng biệt.
Bộ lọc của CCI Thermal được thiết kế với vật liệu lọc tiên tiến, mang lại hiệu quả lọc tối ưu, khả năng giữ bụi cao và tổn thất áp suất thấp. Các bộ lọc được chứng nhận cho môi trường phóng xạ và có dải cấp lọc từ 0,1 micron đến 100 micron.
Lõi lọc và giỏ lọc (Trang 14)
Bộ lọc hạt nhân CCI Thermal sử dụng lõi lọc hiệu suất cao, cung cấp khả năng giữ bụi tối ưu và tổn thất áp suất thấp. Vật liệu lọc được lựa chọn kỹ lưỡng theo từng ứng dụng hạt nhân cụ thể.
Một bình lọc có thể chứa một lõi lọc hoặc một giỏ lọc chứa nhiều lõi lọc. Lõi và giỏ lọc được trang bị khớp nối tháo lắp cho phép vận hành từ xa bằng dụng cụ chuyên dụng. Lõi lọc được thiết kế để đốt cháy hoặc nghiền nhỏ nhằm giảm thể tích chất thải khi thải bỏ.
Lưới lọc (Strainers) (Trang 15)
Lưới lọc được sử dụng để loại bỏ các hạt thô lơ lửng trong hệ thống chất lỏng. CCI Thermal cung cấp:
-
Lưới lọc giữ nhựa mịn từ cột trao đổi ion tầng sâu
-
Lưới lọc đặt trước bơm và thiết bị quay thủy lực để bảo vệ
-
Các loại lưới lọc khác.
Danh mục sản phẩm gồm: lưới lọc chữ Y (cast Y strainers), lưới lọc chữ T chế tạo (fabricated Tee strainers), lưới lọc tuyến tính (in-line strainers), lưới lọc xả đáy (blow down strainers) và lưới lọc đôi (duplex strainers).
Giỏ lọc được chế tạo từ tấm thép không gỉ đục lỗ hoặc với cấp lọc mịn hơn, lưới thép kẹp giữa các tấm đục lỗ để tăng cường độ bền. Giỏ lọc được thiết kế chịu áp suất nổ cao.
Lưới lọc hệ thống làm mát lõi khẩn cấp (ECC Strainers) (Trang 16)
Lưới lọc ECC (Emergency Core Cooling) bảo vệ bơm làm mát lõi khẩn cấp và bơm phun hệ thống vùng chứa trong điều kiện LOCA (Loss of Coolant Accident – sự cố mất chất làm mát).
Chúng được sử dụng để thu giữ một lượng lớn vật liệu cách nhiệt ống và mảnh vụn khác bị bong tróc trong sự cố LOCA. Lưới lọc ECC được thiết kế để bảo đảm tổn thất cột áp thấp, cho phép bơm tiếp tục vận hành.
Lưới lọc ECC được tùy chỉnh để lắp đặt trong nhà máy hiện có mà chỉ cần thay đổi tối thiểu hạ tầng. Sản phẩm được kiểm tra theo hướng dẫn GSI-191.
Cột trao đổi ion (Ion Exchange Columns) (Trang 16)
Được sử dụng để loại bỏ các hạt nhân phóng xạ hòa tan trong nước ngưng nồi hơi, nước làm mát lò phản ứng và nước bể chứa nhiên liệu. Cột sử dụng nhựa cation, anion hoặc tầng trộn. Nhựa sẽ trao đổi các ion không mong muốn trong nước bằng các ion vô hại.
Cột trao đổi ion CCI Thermal có bộ phân phối dòng tích hợp để tối ưu hiệu suất tầng nhựa và lưới giữ nhựa bên trong.
Bộ lọc khử khoáng (Filter Demineralizers) (Trang 16)
Dùng để loại bỏ các hạt nhân phóng xạ hòa tan trong nước ngưng, nước làm mát lò phản ứng và nước bể nhiên liệu. Đây là giải pháp thay thế cho cột trao đổi ion tầng sâu trong các ứng dụng có nồng độ ion hòa tan thấp.
Bộ lọc khử khoáng là một bộ lọc có trang bị vách lọc đặc biệt (septa) phủ sẵn lớp nhựa bột chuyên dụng. Khi nước nhiễm bẩn đi qua lớp phủ này, cả quá trình trao đổi ion và lọc diễn ra đồng thời chỉ trong một bước.
Bộ tái hợp hydro (Hydrogen Recombiners) (Trang 17)
Hydro được giải phóng vào vùng chứa của nhà máy hạt nhân trong điều kiện LOCA. Về lâu dài, trong điều kiện vận hành bình thường, phân ly bức xạ (radiolysis) và ăn mòn cũng có thể làm tăng nồng độ hydro đến mức tạo thành hỗn hợp hydro-không khí có khả năng nổ.
Để giảm nồng độ hydro, bộ tái hợp xúc tác thụ động được lắp đặt trong vùng chứa. Bộ tái hợp sử dụng chất xúc tác bằng vật liệu xốp được xử lý bằng kim loại như platin và palladium. Chất xúc tác tạo điều kiện cho nguyên tử hydro và oxy tiếp cận và phản ứng hóa học tạo thành nước, từ đó làm giảm nồng độ hydro.
Lỗ tiết lưu và phần tử đo lưu lượng (Restriction Orifices & Flow Elements) (Trang 17)
Trong nhà máy hạt nhân, lỗ tiết lưu có nhiều ứng dụng, chủ yếu để giảm áp suất hạ lưu. Tùy mức giảm áp, có thể sử dụng tiết lưu một tầng hoặc nhiều tầng.
Phần tử đo lưu lượng được dùng để đo chính xác lưu lượng. CCI Thermal cung cấp tiết lưu và phần tử đo lưu lượng gia công chính xác, với độ chính xác ±1%. Các thiết bị này được chế tạo từ vật liệu chống ăn mòn và chống mài mòn, đảm bảo độ chính xác suốt vòng đời nhà máy.
Bộ tách (Separators) (Trang 17)
Nước thải trong quá trình sản xuất thường bị nhiễm dầu bôi trơn hoặc chất làm mát từ máy móc. Dầu phải được loại bỏ trước khi xả ra hệ thống thoát nước.
Bộ tách dầu-nước CCI Thermal sử dụng cản cơ học và vật liệu kết tụ (coalescing media) để tách dầu ra khỏi nước. Các hệ thống này có thể được trang bị thêm bơm định lượng axit/bazơ để trung hòa pH của nước.
Hệ thống xử lý khí nhiên liệu (Fuel Gas Conditioning Systems) (Trang 17)
Hệ thống skid xử lý khí nhiên liệu được sử dụng ở đầu vào của tua-bin khí tự nhiên trong các tổ máy phát điện dự phòng hoặc khẩn cấp.
Chúng loại bỏ tạp chất và hơi ẩm trong khí tự nhiên, đồng thời cung cấp nhiệt để ngăn hình thành hydrate – yếu tố làm suy giảm hiệu suất vận hành tua-bin.
-
-
Gói vận chuyển vật liệu phóng xạ (Radioactive Material Transportation Package) (Trang 18)
CCI Thermal cung cấp các gói chuyên dụng cho việc vận chuyển vật liệu phóng xạ. Khoang giữa (annulus) của hai xy-lanh đồng tâm được bơm đầy bọt (foam) nhằm bảo vệ xy-lanh bên trong trong trường hợp xảy ra va chạm mạnh.
Bộ sấy thu hồi hơi (Vapor Recovery Dryers) (Trang 18)
Bộ sấy thu hồi hơi được thiết kế để loại bỏ hơi ẩm trong không khí của tòa nhà lò phản ứng.
Trong lò phản ứng CANDU, chúng loại bỏ nước nặng (heavy water).Quy trình:
-
Không khí ẩm đi qua tháp chứa chất hút ẩm (desiccant).
-
Không khí khô sau đó được xả trở lại tòa nhà.
-
Chất hút ẩm được tái sinh bằng cách sử dụng luồng khí nóng, khô.
Hệ thống có thể được cung cấp dưới dạng tháp đơn hoặc tháp kép.
Hệ thống module kỹ thuật (Engineered Module Systems) (Trang 19)
CCI Thermal Technologies Inc. thiết kế, chế tạo và kiểm tra các hệ thống module kỹ thuật tùy chỉnh. Các hệ thống này thường bao gồm thiết bị công nghệ do CCI Thermal hoặc các nhà cung cấp khác cung cấp.
Đặc điểm:
-
Hệ thống module được bàn giao đầy đủ với toàn bộ đường ống nối, thiết bị đo lường và điều khiển.
-
Module được kiểm tra toàn diện và đạt chứng nhận khả năng chịu động đất (seismically-qualified) nếu yêu cầu.
-
Cung cấp theo dạng “chìa khóa trao tay” (turnkey systems), sẵn sàng lắp đặt và vận hành tại hiện trường.
Bình chịu áp và bồn chứa (Pressure Vessels and Tanks) (Trang 19)
CCI Thermal Technologies Inc. thiết kế và chế tạo bình chịu áp và bồn chứa cho các hệ thống công nghệ và lưu trữ chất lỏng.
Thông số:
-
Có thể được chế tạo bằng thép carbon, thép không gỉ hoặc hợp kim khác.
-
Thiết kế tuân theo tiêu chuẩn ASME Pressure Vessel Code.
-
Được phân tích động đất theo yêu cầu cụ thể của từng nhà máy.
-
Có thể cung cấp với nhiều kích thước, mức áp suất và điều kiện nhiệt độ khác nhau.
-
