DPZV Crane
DPZV Crane là một loại van điều khiển áp suất chênh lệch đặc biệt, được thiết kế để đáp ứng nhu cầu chính xác của các hệ thống HVAC. Van này đóng vai trò quan trọng trong việc duy trì một áp suất chênh lệch ổn định và kiểm soát lưu lượng nước qua các van tản nhiệt nhiệt độ (TRV).
Chức năng chính của DPZV Crane
- Điều chỉnh áp suất chênh lệch: DPZV Crane tự động điều chỉnh để duy trì một áp suất chênh lệch nhất định giữa hai điểm trong hệ thống, bất kể sự thay đổi của lưu lượng hoặc áp suất hệ thống.
- Kiểm soát lưu lượng: Bằng cách điều chỉnh áp suất chênh lệch, van cũng gián tiếp kiểm soát lưu lượng nước đi qua các van TRV, đảm bảo mỗi phòng được cung cấp lượng nhiệt phù hợp.
- Bảo vệ hệ thống: Van giúp bảo vệ các thiết bị trong hệ thống, đặc biệt là các van TRV, khỏi bị hư hỏng do áp suất quá cao hoặc quá thấp.
Cấu tạo và nguyên lý hoạt động
DPZV Crane có cấu tạo tương đối đơn giản nhưng hoạt động rất hiệu quả. Van bao gồm các bộ phận chính sau:
- Màng ngăn: Phân chia van thành hai buồng, tạo ra áp suất chênh lệch.
- Piston: Di chuyển lên xuống để điều chỉnh diện tích mở của van.
- Lò xo: Tác động lên piston, tạo ra lực cân bằng với áp suất chênh lệch.
Khi áp suất chênh lệch tăng, lực tác dụng lên màng ngăn sẽ lớn hơn lực của lò xo, đẩy piston xuống và đóng van lại. Ngược lại, khi áp suất chênh lệch giảm, lực của lò xo sẽ lớn hơn, đẩy piston lên và mở van ra.
Ưu điểm của DPZV Crane
- Độ chính xác cao: Điều chỉnh áp suất và lưu lượng một cách chính xác, đảm bảo sự thoải mái cho người sử dụng.
- Bền bỉ: Được sản xuất từ các vật liệu chất lượng cao, chịu được áp suất và nhiệt độ cao.
- Dễ lắp đặt: Thiết kế nhỏ gọn, dễ dàng lắp đặt vào hệ thống.
- Tiết kiệm năng lượng: Giúp tối ưu hóa hiệu suất của hệ thống sưởi ấm, giảm thiểu tiêu thụ năng lượng.
Ứng dụng của DPZV Crane
- Hệ thống sưởi ấm: Được sử dụng rộng rãi trong các hệ thống sưởi ấm trung tâm, đặc biệt là các hệ thống có sử dụng van TRV.
- Hệ thống làm mát: Có thể được áp dụng trong một số hệ thống làm mát để điều chỉnh lưu lượng chất lỏng.
Liên hệ:

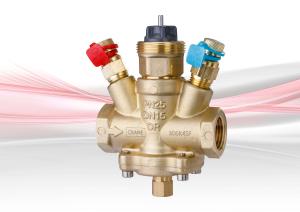

SDT: 0903 710 753DPZV995 DN15: van điều khiển áp suất chênh lệch theo vùng
Giảm đáng kể các thành phần tại chỗ bằng cách kết hợp các chức năng của Van điều khiển chênh lệch áp suất (DPCV), Van điều khiển 2 cổng và Van giới hạn lưu lượng trong một giải pháp
- Lựa chọn van tiết kiệm chi phí nhờ vào phạm vi lưu lượng toàn diện. Có sẵn ở các biến thể lưu lượng thấp, tiêu chuẩn và cao
- Thích hợp cho việc lắp đặt nhánh tản nhiệt với phạm vi chênh lệch áp suất điều khiển thấp (ΔP) (5-20 kPa)
- Dấu chân nhỏ cho phép lắp đặt dễ dàng hơn thông qua thiết kế nhỏ hơn và nhẹ hơn
- Sự tự tin trong thiết kế thông qua thử nghiệm toàn diện theo BSRIA BTS01 và BS EN 12266-1
- ∆P và hiệu suất van được xác minh thông qua các điểm kiểm tra tích hợp
- Kiểm soát khu vực có thể đạt được bằng bộ truyền động bật/tắt Crane FS
- Cách ly hiệu quả với rò rỉ loại IV*
- Cho phép lắp đặt theo phương pháp tốt nhất bằng cách đặt trên đường ống hồi lưu
- Không cần thêm bất kỳ thành phần nào để lắp đặt, đi kèm với ống mao dẫn và bộ chuyển đổi nén 6mm
