Thiết kế hệ thống duy trì nhiệt độ cho bồn Ester Polyol

1. Dầu Ester Polyol là gì?

Ester Polyol là loại dầu tốt, bền nhiệt, bền oxy hóa, chỉ số độ nhớt cao, nhiệt độ làm việc rất cao và đặc biệt không bắt lửa. Polyol Ester thường được sử dụng khi có yêu cầu về khả năng chống cháy, dùng làm dầu thủy lực, dầu máy nén khí, dầu động cơ phản lực.

2. ĐẶC ĐIỂM ĐÀO TẠO NHIỆT ĐỘ.

Mọi đường ống hoặc vật chứa đều phải chịu tổn thất nhiệt khi nhiệt độ của nó lớn hơn nhiệt độ môi trường. Cách nhiệt làm giảm tốc độ thất thoát nhiệt nhưng không loại bỏ nó. Hệ thống sưởi theo vết nhiệt duy trì nhiệt độ trên mức cài đặt bằng cách cân bằng nhiệt bị mất với nhiệt được cung cấp.

Thông thường, bộ điều nhiệt được sử dụng để cung cấp điện khi nó đo nhiệt độ giảm xuống dưới giá trị nhiệt độ cài đặt – thường từ 3 ° C đến 5 ° C và thường được gọi là ‘điểm đặt’. Bộ điều nhiệt cắt năng lượng để gia nhiệt theo vết khi nó đo nhiệt độ tăng qua một giá trị điểm đặt khác – thường cao hơn giá trị điểm đặt 2 ° C.

Các ứng dụng công nghiệp để gia nhiệt vết từ công nghiệp hóa chất , nhà máy lọc dầu, nhà máy điện hạt nhân, nhà máy thực phẩm . Ví dụ, sáp là vật liệu bắt đầu đông đặc dưới 70 ° C, thường cao hơn nhiều so với nhiệt độ của không khí xung quanh. Do đó, đường ống phải được cung cấp nguồn nhiệt bên ngoài để tránh việc đường ống và vật liệu bên trong bị nguội đi. Quá trình sưởi ấm màn hình cũng có thể được thực hiện bằng hơi nước, nhưng điều này cần có nguồn hơi nước và có thể không thuận tiện khi lắp đặt và vận hành.

Được chứng nhận để sử dụng trong các khu vực nói chung (không nguy hiểm) và trong môi trường dễ cháy nổ

3. Chủ đề

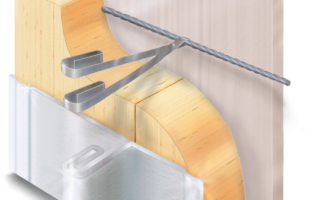

Duy trì nhiệt độ cho 2 bể Ester Polyol, mỗi bể 15 tấn là 80 độ C.

Giải pháp thiết bị:

Không.

Tên

Sự mô tả

Nhãn hiệu

Nguồn

Đơn vị

Qty

Đầu tiên

Loại đầu báo nhiệt : HTSX 20-2 OJ 66W / m

Cáp sưởi ấm tự điều chỉnh chung

– Phân loại: Loại I, Vùng 2, Nhóm khí IIA,

Nhóm nhiệt độ T3.

– Loại bề mặt: thép cacbon, sơn.

-CorrosiveSpecification

– Điện áp nguồn: 220 VAC

– Cáp làm nóng mạch song song

– Cấu tạo: Lõi đồng 2 min 1.5mm (lõi dẫn điện tự điều chỉnh) / Lớp cách nhiệt Fluoropolymer / Đồng thau / Áo khoác ngoài Fluoropolymer.

– Nhiệt độ tiếp xúc tối đa (bật nguồn liên tục): 250 ° C

– Phân loại nhiệt độ: T3

– Công suất đầu ra: 66 W / m @ 10 ° C

Mô hình: HTSX 20-2 OJ

Thermon

con nai

320

Mô hình bộ điều nhiệt : ZT-C-100-P

Xếp hạng mức độ bao vây ………………………………… IP66

Nhiệt độ tiếp xúc đường ống tối đa ……………… 250 ° C

Nhiệt độ cài đặt tối thiểu ……………………….- 60 ° C

vận hành Nhiệt độ xung quanh

-60 ° C ≤ Ta ≤ + 55 ° C ………………………….. 16 Amps Tối đa, T6 85 ° C

-60 ° C ≤ Ta ≤ + 50 ° C. ……………. Tối đa 25 Amps, T5 100 ° C

Đánh giá điện áp ………………………………… 230 Vac danh định lên đến 253 đánh giá công tắc Vac1 …………………….. 25 A (liên hệ Ohmic, NC)

Loại chuyển đổi ………….. ……. Bộ điều khiển

Kết nối điện2 …………. Khối đầu cuối 3

Phạm vi điều khiển có sẵn có thể điều chỉnh4

ZT-C-100 ………………………………… 0 ° C đến 100 ° C

Độ chính xác tối đa / điều khiển vi sai

ZT-C-100 ……………………. 7% / -1 K đến +7 K

Nhiệt độ tiếp xúc đèn tối đa

ZT-C-100 ……………………………. 230 ° C

Kích thước bóng đèn / vật liệu / chiều dài ống mao dẫn

ZT-C-100 ………………………. 6 x 76 mm / thép không gỉ / 1 m

Thermon

con nai

bộ

PETK-2

THỦ TỤC CÀI ĐẶT

Bộ nguồn và kết thúc

Thermon

con nai

bộ

Băng nhôm: AL-20H (55 m / RL)

Băng cáp chịu nhiệt độ cao

Chiều dài: 55m

Chiều rộng: 50mm

Thermon

con nai

cuộn

Nguyên lý làm nóng cáp

Thông tin kĩ thuật

Mật độ watt có sẵn …. 10, 20, 30, 39, 49, 66 W / m ở 10 ° C

Duy trì dải nhiệt độ: 10 ° C – 120 ° C

Điện áp cung cấp ………………………. 110-120 hoặc 208-277 Vac

Nhiệt độ duy trì tối đa …………. 150 ° C

Nhiệt độ tiếp xúc tối đa:

– Bật hoặc tắt nguồn ngắt quãng …………. 250 ° C

– Tắt nguồn liên tục ………………………. 204 ° C

Nhiệt độ cài đặt tối thiểu …………. 60 ° C

Bán kính uốn cong tối thiểu:

@ 5 ° F (-15 ° C) …………………………………. ……….. 0,38 ”(10mm)

@ -76 ° F (-60 ° C) ………………………………… …….. 1,25 ”(32 mm)

Xếp hạng chữ T * :

– 3, 6, 9, 12, 15-2 W / ft… .. T3 200 ° C

– 15-1 và 20-1 W / ft ………………………………… ……….. T2D 215 ° C

– 20-2 W / ft … …… T2C 230 ° C

Dựa trên một thiết kế ổn định ** ……………………………………. ……. T3 đến T6

Chú ý:

* Xếp hạng T theo Bộ luật điện quốc gia và Bộ luật điện Canada.

** Cáp sưởi Thermon được chấp thuận cho xếp hạng T được liệt kê bằng cách sử dụng phương pháp thiết kế ổn định. Điều này cho phép cáp hoạt động trong các khu vực nguy hiểm mà không hạn chế bộ điều nhiệt. Xếp hạng T có thể được xác định bằng cách sử dụng phần mềm thiết kế rãnh nhiệt CompuTrace® Electric hoặc liên hệ với Wili để được hỗ trợ thiết kế.

Điều kiện sử dụng cụ thể:

1. Hệ thống cáp sưởi phải được lắp đặt bằng cách sử dụng bộ phụ kiện được đánh giá phù hợp của nhà sản xuất phù hợp với các hướng dẫn hiện hành.

2. Đối với các bề mặt được gia nhiệt bên ngoài được cách nhiệt, có thể có được hệ thống cấp T thấp hơn bằng cách sử dụng thiết kế ổn định của hệ thống vết nhiệt bằng các phương pháp được mô tả trong IEC 60079-30-2 , sử dụng phần mềm thiết kế vết nhiệt CompuTrace® hoặc Thermon Engineering Electric.

Các thông số thiết kế hệ thống, bao gồm T-class kết quả, sẽ được lưu giữ dưới dạng hồ sơ tài liệu hệ thống cho mỗi thiết kế hệ thống ổn định miễn là hệ thống đang được sử dụng. Các thông số trong tài liệu hệ thống phải được kiểm tra trong quá trình vận hành hệ thống.
