BỘ ĐO ÁP SUẤT- PRESSURE TRANSMITTER TPF

26.000.000

Mô tả

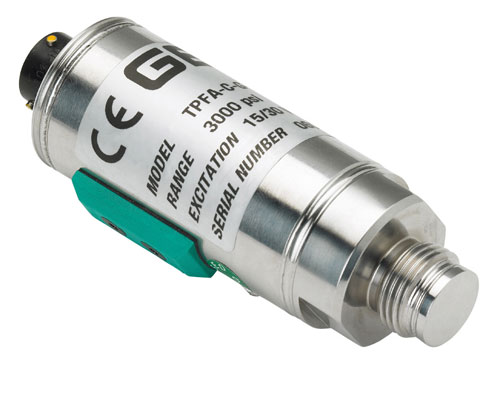

BỘ ĐO ÁP SUẤT- PRESSURE TRANSMITTER TPF

pressure transmitter
pressure transmitter
Mô tả:
Dòng máy phát TPF có màng ngăn đo dạng xả với hệ thống khuếch đại tín hiệu đầu ra được thiết kế để kiểm tra áp suất của chất lỏng có độ nhớt cao, điều này không thể thực hiện được với các đầu dò thông thường có buồng đo bên trong. Chúng được sử dụng trong ngành công nghiệp thực phẩm, nơi mà các phương tiện đo lường không được đọng lại trong các lỗ sâu răng.

Việc lựa chọn các thành phần điện tử có độ ổn định cao và sự sẵn có của các tín hiệu đầu ra ở điện áp và dòng điện làm cho các bộ phát TPF loạt phù hợp cho các ứng dụng trong đó tín hiệu phải được truyền đi trên một khoảng cách xa hoặc trong các hệ thống kiểm tra và điều khiển thông minh.

Bộ chuyển đổi áp suất màng xả TPF Series dựa trên máy đo biến dạng ngoại quan trên công nghệ thép không gỉ. Nhờ có màng chắn xả mạnh được làm bằng thép không gỉ 17-4 PH, TPF đặc biệt thích hợp để đo áp suất ở những nơi có phương tiện truyền thông có độ nhớt cao (chất lỏng đặc, dầu, cao su, bột giấy, sản phẩm hóa học, v.v.) và các đầu dò truyền thống với không thể sử dụng buồng đo bên trong. Độ dày cao của diapragm làm cho sản phẩm rất đáng tin cậy và phù hợp cho các ứng dụng công nghiệp nặng.
Thiết bị điện tử hiện đại bên trong và gia công cơ khí chính xác rất cao làm cho sản phẩm TPF trở thành giải pháp lý tưởng cho các nhu cầu trên, khi phải sử dụng cảm biến mV / V không khuếch đại
Output signal VOLTAGE
B/C/M/N/P/Q/R
CURRENT
E
Precision class (1) < 0,3% FSO 0/60..0/1000 bar
< 0,6% FSO 0/10..0/50 bar
Resolution Infinite
Pressure range from 0…10 to 0…1000 bar / from 0…150 to 0…15000 psi
Max. applicable pressure (without degradation of the specific) (2) 3 times Full Scale (max. 2000 bar)
Resistance to bursting 4 times Full Scale (max. 2000 bar)
Measurement principle Metal strain gauge glued (4 active branches)
Power supply 15…30Vdc 10…30Vdc
Max. absorption on power supply (3) 40mA 20mA
Resistance of isolation at 50Vdc > 1000M?
Nominal pressure signal:
± 0,5% FS
B 5,1Vdc C 10,1Vdc
M/P 5Vdc N/Q 10Vdc
R 6Vdc
20mA
Ambient pressure signal:
± 0,5% FS
B/C 0,1Vdc M/N 0Vdc P/Q/R 1Vdc 4mA
Calibration signal 80% ± 1%FS
Nominal pressure signal control ± 5% FSO
Ambient pressure signal control ± 5% FSO
Max. permitted load 1mA diagr.
Max. response time (0…90% FSO) L
V
4ms
1ms
8ms
4ms
Noise at output (RMS 10-400Hz) < 0,05% FSO
Output short circuit protection and reverse power polarity YES
Output pulse overvoltage protection YES
Compensated temperature range 0…70°C / 32…158°F
Permitted temperature range -30…85°C / -22…185°F
Thermal drift in compensated range (zero – cal. – sens.) < ±0,02%FSO/°C / < ±0,01%FSO/°F
Materials in contact with measurement fluid 17-4PH stainless steel
Outer case material AISI 304 stainless steel
Protection level IP65
Process connections Standard: M18x1.5; on request: 3/4-16UNF, 1/2”G male
Electrical connections 6-pole connector; other connectors on request
