Bộ điều khiển Thermon Genesis

HỆ THỐNG KIỂM SOÁT VÀ GIÁM SÁT

Bộ điều khiển Thermon Genesis là hệ thống tinh vi để điều khiển và giám sát các hệ thống theo dõi nhiệt điện. Nó được thiết kế để nâng cao hiệu quả, an toàn và độ tin cậy trong nhiều ứng dụng công nghiệp khác nhau.

Kiểm soát nâng cao: Cung cấp nhiều phương pháp kiểm soát, bao gồm Bật/Tắt, Bật/Tắt với Khởi động mềm, Tỷ lệ thuận và Tỷ lệ thuận với môi trường xung quanh, để điều chỉnh nhiệt độ chính xác.
Giám sát toàn diện: Giám sát các thông số chính như dòng điện tải mạch, nhiệt độ và trạng thái hệ thống, cung cấp thông tin chi tiết có giá trị về hiệu suất hệ thống.
Giao diện thân thiện với người dùng: Có Giao diện người máy (HMI) trực quan để dễ dàng điều hướng, cấu hình và phân tích dữ liệu.
Tính mô-đun: Được thiết kế theo kiến trúc mô-đun, cho phép mở rộng và tùy chỉnh dễ dàng để đáp ứng các yêu cầu cụ thể của dự án.
Ghi nhật ký và báo cáo dữ liệu: Thu thập dữ liệu lịch sử và tạo báo cáo để phân tích và khắc phục sự cố.
Truy cập từ xa: Cho phép giám sát và điều khiển hệ thống từ xa, nâng cao hiệu quả hoạt động và giảm thời gian chết.
Khả năng tích hợp: Có thể tích hợp với các hệ thống điều khiển khác và hệ thống SCADA để trao đổi dữ liệu liền mạch và điều khiển tập trung

Những điểm chính cần ghi nhớ:

Kiểm soát nâng cao: Bộ điều khiển Genesis cung cấp các tùy chọn kiểm soát linh hoạt, bao gồm Bật/Tắt, Bật/Tắt với Khởi động mềm, Tỷ lệ thuận và Kiểm soát tỷ lệ thuận với môi trường, cho phép điều chỉnh nhiệt độ chính xác.
Giám sát toàn diện: Giám sát các thông số quan trọng như dòng điện tải mạch, nhiệt độ và trạng thái hệ thống, cung cấp thông tin chi tiết theo thời gian thực về hiệu suất hệ thống.
Nâng cao độ an toàn và độ tin cậy: Các tính năng như báo động có thể lập trình, điểm đặt chuyến đi và bảo vệ chống lỗi tiếp đất giúp tăng cường độ an toàn của hệ thống và giảm thiểu rủi ro hỏng hóc thiết bị.
Hiệu quả năng lượng: Bằng cách tối ưu hóa khả năng kiểm soát và giám sát, Bộ điều khiển Genesis giúp tiết kiệm năng lượng và giảm chi phí vận hành.
Quản lý dữ liệu nâng cao: Khả năng ghi dữ liệu và báo cáo cho phép phân tích hiệu suất hệ thống và hỗ trợ khắc phục sự cố.
Truy cập từ xa: Khả năng giám sát và điều khiển từ xa giúp cải thiện hiệu quả hoạt động và giảm thời gian chết.

CHẤP THUẬN THÀNH PHẦN BỘ ĐIỀU KHIỂN GENESIS

Các thành phần Bộ điều khiển Genesis được chứng nhận cho các vị trí không nguy hiểm, các vị trí nguy hiểm và Purge cho các vị trí nguy hiểm
IEC/EN/UL/CSA 61010-1
Ex ec IIC T4 Gc; II 3 Ex ec IIC T4 Gc
Class I, Division 2, Groups ABCD T4; Class I, Zone 2 Group IIC T4

Thông số kỹ thuật chính của hệ thống:

Môi trường: Được thiết kế để hoạt động ở cả những nơi nguy hiểm và bình thường, cả trong nhà và ngoài trời.
Phạm vi nhiệt độ: Hoạt động đáng tin cậy ở nhiệt độ môi trường từ -40°C đến 60°C.
Vỏ bọc: Đáp ứng các tiêu chuẩn môi trường nghiêm ngặt với vỏ bọc Loại 4X và IP 66.
Nguồn điện: Tùy chọn nguồn điện linh hoạt với đầu vào 100-240 Vac, 50/60 Hz.
Giao diện người dùng: Màn hình cảm ứng TFT LCD 10,6″ thân thiện với người dùng để dễ dàng điều hướng và kiểm soát.
Dung lượng mạch: Hỗ trợ tối đa 72 mạch theo dõi nhiệt riêng lẻ.
Cảm biến nhiệt độ: Có thể chứa tối đa 20 cảm biến nhiệt độ RTD Platinum 100Ω trên mỗi mạch.
Phương pháp điều khiển: Cung cấp nhiều tùy chọn điều khiển khác nhau bao gồm Bật/Tắt, Bật/Tắt với Khởi động mềm, Tỷ lệ thuận và Điều khiển Tỷ lệ thuận với môi trường.
Cài đặt báo động và ngắt: Có thể cấu hình báo động và điểm ngắt cho nhiệt độ, dòng điện, rò rỉ đất/đất và các thông số quan trọng khác.
Truyền thông: Kết nối Ethernet để giám sát, điều khiển và trao đổi dữ liệu từ xa.
Báo động bên ngoài: Cung cấp tối đa bảy rơle báo động bên ngoài để tích hợp với các hệ thống khác.

Những cân nhắc chính:

Chuyển mạch dòng điện: Sử dụng Rơ le thể rắn (1 cực hoặc 2 cực) hoặc Rơ le cơ học dựa trên yêu cầu thiết kế.
Bộ tản nhiệt: Bộ tản nhiệt mở rộng được sử dụng để đảm bảo hiệu suất đáng tin cậy trong nhiều điều kiện khác nhau.
Rơ le điện áp cao hơn: Có sẵn như một tùy chọn cho các ứng dụng yêu cầu điện áp định mức cao hơn.

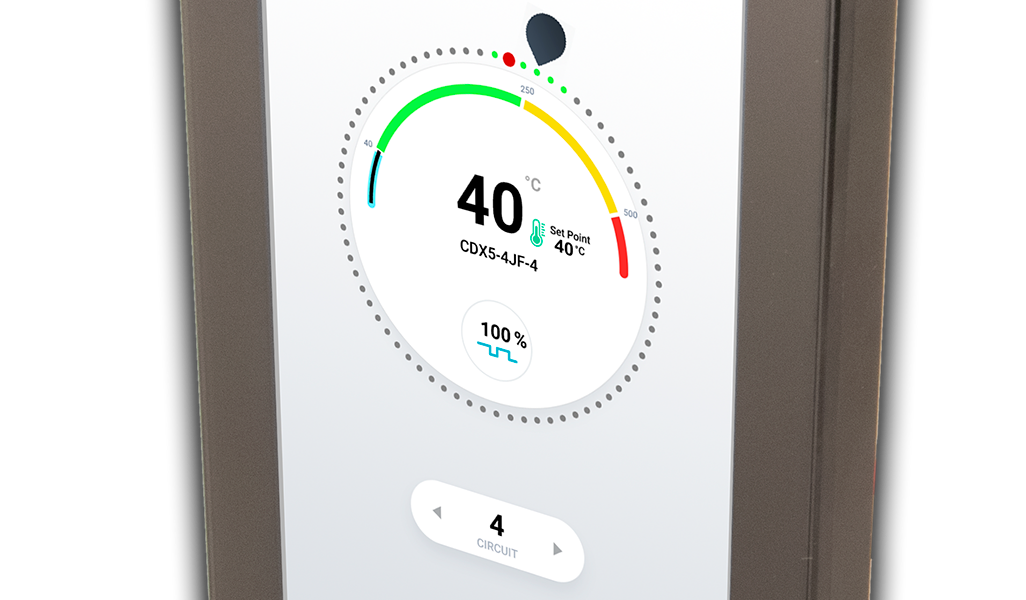

HMI (GIAO DIỆN NGƯỜI MÁY)
HMI đóng vai trò là điểm giám sát và thẩm vấn trung tâm cho hệ thống Genesis Controller, bao gồm các mô-đun điều khiển theo dõi nhiệt. Thông qua màn hình cảm ứng, HMI cho phép người vận hành truy cập các thông số điều khiển vận hành và điều kiện vận hành trên toàn bộ mạng lưới hệ thống theo dõi nhiệt.
HMI giao tiếp trực tiếp với Genesis Network và các hệ thống DCS thông qua cổng Ethernet của nó.

THÔNG SỐ KỸ THUẬT HMI
Điện áp cung cấp hoạt động…………………………………………………24 Vdc
Công suất tiêu thụ tối đa …………………………………………….30 Watt
Tốc độ xung nhịp……………………………………………………………………………1,5 GHZ
Bộ xử lý……………………………………………………32 Bit Arm Cortex A15
Xếp hạng IP……………………………………………………………………. Loại 4X, IP66
Độ sáng………………………………………………………………………………1000 cd/m2
Cổng vào/ra ………………………………………………Ethernet/USB
Nhiệt độ lưu trữ tối đa…………………………85°C (185°F)
Nhiệt độ lưu trữ tối thiểu……………………….-40°C (-40°F)
Phạm vi nhiệt độ môi trường hoạt động …………………………………………………….
-40°C (-40°F) đến 70°C (158°F)
Trọng lượng ……………………………………………………………………….2,72 kg (6 lbs.)

DỮ LIỆU KÍCH THƯỚC HMI

TÍNH NĂNG SẢN PHẨM HMI

• Bộ điều khiển Genesis HMI đạt chuẩn IP66
• Mô-đun hoạt động trong nhiều điều kiện môi trường
• Khả năng đa ngôn ngữ

• Màn hình màu sử dụng đèn nền LED để tối đa hóa tuổi thọ và có thể lập trình thêm cho chế độ hoạt động “chế độ ngủ”
• Sử dụng màn hình cảm ứng điện dung chiếu cho các chức năng nhập liệu của người dùng

• Giao diện đồ họa trực quan thân thiện với người dùng
• Vỏ gắn bảng điều khiển loại 4X, IP66 có thể lắp trên bảng điều khiển có cửa ra vào hoặc bên trong bảng điều khiển có thể xoay ra
• Màn hình liên kết quang học để có thể nhìn rõ dưới ánh sáng mặt trời

HỆ THỐNG GIÁM SÁT VÀ ĐIỀU KHIỂN GENESIS CONTROLLER

DCM đóng vai trò là mô-đun chuyển mạch nguồn, sử dụng rơle trạng thái rắn cho mạng lưới các mô-đun điều khiển theo dõi nhiệt.

TÍNH NĂNG DCM

Hoạt động trong nhiều điều kiện môi trường khác nhau
Chuyển mạch trạng thái rắn đơn hoặc kép
Kết cấu đầu cực mạ niken
Tản nhiệt bằng nhôm anodized đen có khả năng tản nhiệt sinh ra lên đến tổng cộng 180 Ampe liên tục
Bao gồm vòng lặp kiểm tra rò rỉ mạch nối đất/đất cho phép người vận hành tiến hành kiểm tra chức năng trên từng mạch
Mô-đun DCM có các chế độ điều khiển sau:
Bật-Tắt
Bật-Tắt với Khởi động mềm (chỉ dành cho rơle trạng thái rắn)
Tỷ lệ (chỉ dành cho rơle trạng thái rắn)
Tỷ lệ xung quanh (chỉ dành cho rơle trạng thái rắn)
Tỷ lệ xung quanh – Cơ học
Kích hoạt các chức năng kiểm tra bao gồm: Kiểm tra mạch lỗi rò rỉ nối đất/đất
Kiểm tra mất dòng điện của bộ gia nhiệt
Kích hoạt chức năng điều khiển được lập trình dựa trên các giá trị nhiệt độ do tối đa 20 RTD cung cấp cho mỗi mạch
Giám sát rò rỉ nối đất/đất và dòng điện hoạt động của bộ gia nhiệt trong các mạch theo dõi nhiệt

THÔNG SỐ KỸ THUẬT LINH KIỆN DCM
Khả năng điều khiển mạch……………tối đa sáu mạch theo dõi nhiệt
Phạm vi nhiệt độ môi trường lưu trữ….-40°C (-40°F) đến 105oC (221oF)
Phạm vi nhiệt độ môi trường hoạt động…………………………………………………
-40°C (-40°F) đến 100°C (212°F)
Kết nối đầu cực nguồn1 …………… 0,5 đến 10 mm2 (20 đến 6 AWG), 630 Vac
Bảng mạch in…………………………………….lớp phủ bảo vệ
Tản nhiệt …………………………………………………………………….Loại 4X, IP66
Trọng lượng …………………………………………………………………….. 8 kg (17,63 lbs.)
