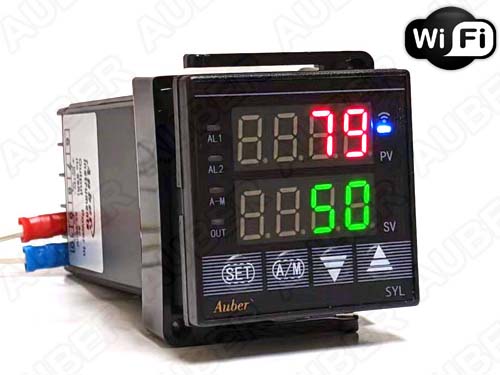

AW-SYL-23X2P là bộ điều khiển PID có khả năng kết nối Wi-Fi, dựa trên bộ điều khiển PID Ramp/Soak SYL-23X2P của Auber. Thiết bị này có đầy đủ mọi chức năng của SYL-23X2P thông thường và được trang bị kết nối Wi-Fi 2.4 GHz, cho phép người dùng truy cập bộ điều khiển từ xa qua ứng dụng AuberWifi ở bất cứ đâu có kết nối Internet.
Tính năng kết nối Wi-Fi
- Giám sát giá trị hiện tại từ cảm biến, xem đồ thị dữ liệu và xuất dữ liệu lịch sử (xem Ghi chú 3).
- Giám sát trạng thái của ngõ ra chính và các relay báo động.
- Truy cập và chỉnh sửa chương trình Ramp/Soak từ ứng dụng.
- Điều khiển trạng thái chương trình Ramp/Soak (Chạy / Tạm dừng / Dừng) từ ứng dụng.
- Truy cập và chỉnh sửa tất cả thông số từ ứng dụng.
- Nhận thông báo cảnh báo gửi tới điện thoại ngay cả khi ứng dụng đang đóng.
- Ghép nối dễ dàng, tương thích với hầu hết router hiện đại có băng tần Wi-Fi 2.4 GHz.
- Quản lý nhiều thiết bị thuộc dòng AuberWifi (AW) trong cùng một ứng dụng.
- Có khả năng nhận cập nhật phần mềm qua mạng (OTA).
- Ứng dụng AuberWifi có sẵn cho cả thiết bị iOS và Android.
Xem hướng dẫn bổ sung cho AW-SYL-23X2 để biết cách thêm thiết bị vào ứng dụng và truy cập điều khiển.
Tính năng chính của SYL-23X2P
Bộ điều khiển nhiệt độ PID này có kích thước 1/16 DIN, màn hình hiển thị hai dòng. Nó có đầy đủ các chức năng điều khiển cơ bản như bộ SYL-2352, ngoại trừ chế độ điều khiển thủ công (manual control mode).
Bộ điều khiển Ramp/Soak này cho phép lập trình tối đa 30 bước, thích hợp cho các ứng dụng cần quy trình gia nhiệt phức tạp như điều khiển lò xử lý nhiệt. Ở mỗi bước, người dùng có thể đặt:
- Nhiệt độ bắt đầu
- Nhiệt độ kết thúc
- Thời gian thực hiện bước đó
Ngoài ra, có thể lập trình các hành động đặc biệt:
- Tạm dừng chương trình
- Dừng chương trình
- Nhảy tới một bước nhất định
- Bật/tắt một hoặc cả hai relay báo động
Tóm tắt tính năng SYL-23X2P
- Lập trình 30 bước bao gồm ramp, soak và các hành động điều khiển khác.
- Thời gian mỗi bước: 1 đến 9999 phút.
- PID với thuật toán fuzzy logic.
- Hai relay báo động, kích hoạt theo nhiệt độ hoặc lập trình sẵn.
- Độ chính xác: ±0,2% toàn dải đầu vào.
- Hiển thị °F hoặc °C.
- Khóa tham số cài đặt.
- Màn hình LED kỹ thuật số sáng, dễ đọc từ xa.
Các model hiện có
- AW-SYL-2342P (ngõ ra relay)
- Relay C-Form 10A tích hợp trong máy, đóng/ngắt theo trạng thái ngõ ra.
- AW-SYL-2352P (ngõ ra 12 VDC cho SSR)
- Xuất tín hiệu 12 VDC để điều khiển SSR bên ngoài.
Đối với bản Plug-and-Play (tối đa 20A) dùng AW-SYL-2352P, xem model WS-2000F-AW.
Thông số kỹ thuật chính
| Thông số | AW-SYL-2342P | AW-SYL-2352P |
|---|---|---|
| Loại đầu vào | TC: K, E, S, WRe, J, T, B, N; RTD: Pt100, Cu50, 0–80 Ω, 0–400 Ω; Điện áp DC: 0–20 mV, 0–100 mV, 0–5 V, 1–5 V, 0–1 V, -100–100 mV, -20–20 mV, -5–5 V, 0,2–1 V; Dòng DC: 4–20 mA | Giống nhau |
| Dải đo | K (-60 |
Giống nhau |
| Màn hình | LED kỹ thuật số 2 dòng, 4 số | Giống nhau |
| Độ phân giải | 1°C hoặc 0,1°C, hoặc 1°F | Giống nhau |
| Độ chính xác | ±0,2% hoặc ±1 đơn vị toàn dải | Giống nhau |
| Chế độ điều khiển | PID fuzzy logic, On/Off | Giống nhau |
| Ngõ ra chính | Relay C-Form NO/NC: 7A@240VAC, 10A@120VAC, 10A@24VDC | 12 VDC cho SSR |
| Ngõ ra báo động | Relay 1A@240VAC, 3A@120VAC, 3A@24VDC | Giống nhau |
| Nguồn cấp | 85–264 VAC / 50–60 Hz | Giống nhau |
| Kích thước | 48×48×100 mm (1/16 DIN) | Giống nhau |
| Bảo hành | 6 tháng | Giống nhau |
Thông số kết nối Wi-Fi
- Chuẩn: 2.4 GHz, IEEE 802.11 b/g/n
- Bảo mật: WPA/WPA2/WPA2-Enterprise
Ghi chú
- Mặc định:
- Loại cảm biến: cặp nhiệt K
- Đơn vị: °F
- Độ phân giải: 1°
- Ứng dụng AuberWifi hiện hỗ trợ hạn chế với ngõ vào tuyến tính (điện áp/dòng), chỉ hỗ trợ đầy đủ cảm biến nhiệt với độ phân giải 1°C hoặc 1°F. Không hỗ trợ hiển thị 0,1°.
- Xuất dữ liệu gồm: PV, SV, OUT, thời gian.
- Tùy chọn đầu cos kiểu spade.
