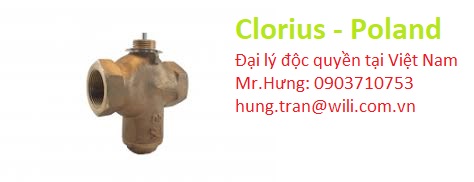

L2SR Van điều khiển 2-way L2SR DN 50 Clorius – Poland

2-way Control Valve type L2SR Gun metal, PN 16, DN 50 mm, 2 seats, Reverse acting

Ứng dụng

Loại van L2SR DN 50 chủ yếu dùng để kiểm soát nước làm mát, nước biển và chất lỏng bôi trơn. Các van được sử dụng cùng với bộ điều chỉnh chênh lệch nhiệt độ hoặc áp suất trong các quy trình công nghiệp hoặc lắp đặt hàng hải – đặc biệt là trong các hệ thống điều khiển để làm mát.

Khi các van tác động ngược được giữ ở vị trí đóng bằng một lò xo tích hợp, tối đa. áp suất chênh lệch, ∆pL, mà van có thể đóng lại phụ thuộc vào lò xo và khi mở van, bộ truyền động phải thắng lực lò xo.

Thiết kế L2SR DN 50

Thân van, seats và cone – được làm bằng gun metal RG 5 và thân van bằng thép không gỉ – thân van có các đầu ren theo tiêu chuẩn ISO 7-1. Chủ đề cho kết nối bộ truyền động là G1B. Các van được đặt double-seated. Tỷ lệ rò rỉ nhỏ hơn 0,5% toàn bộ lưu lượng (theo VDI/VDE 2174).

CHỨC NĂNG HOẠT ĐỘNG NGƯỢC LẠI

Nếu không có bộ truyền động được kết nối, van được giữ ở vị trí đóng bằng lò xo. Khi có áp lực lên trục chính, van sẽ mở ra. Liên quan đến bộ điều nhiệt, bộ truyền động van khí nén hoặc điện. Các van hoạt động như các van “làm mát”, tức là chúng mở ra khi nhiệt độ tăng.

Tính năng L2SR CLORIUS

1.Thiết kế đơn giản đảm bảo kiểm soát đáng tin cậy và giảm thời gian ngừng hoạt động tốn kém.
2.Vị trí của hộp đóng gói trong bộ truyền động làm cho dịch vụ van trở nên thân thiện.

TECHNICAL DATA

Materials:
– Valve body Gun metal RG 5
W.No. 2.1086
– Stem Stainless steel
W.No. 1.4436
– O-ring 70 NBR
– Gasket Reinz-AFM34
Nominal pressure PN 16
Seating Double seated
Flow characteristic Linear
Leakage rate ≤ 0.5% of Kvs
Regulating capability Kvs/Kvr > 25
Connection threads ISO 7-1
Reverse acting (normally closed)
For cooling water and lubricants
