Bộ điều nhiệt, điều khiển nhiệt độ / Terminator™ ZT-C Thermon – USA

Terminator ™ZT-C được thiết kế để sử dụng như một bộ điều chỉnh nhiệt điều khiển có thể điều chỉnh được cho các ứng dụng bảo vệ đông lạnh và duy trì nhiệt độ yêu cầu cảm biến thành bể hoặc vách ống.

Terminator ™ZT-C  có sẵn trong bốn dải nhiệt độ kiểm soát nhiệt độ và nhiệt độ tiếp xúc với bóng đèn và có hệ thống ống mao dẫn linh hoạt chống tĩnh điện hoàn chỉnh với tuyến mao quản và thiết bị cách nhiệt.
Terminator ™ZT-C  bao gồm một bộ phận xúc tiến để dễ dàng gắn bộ điều nhiệt trực tiếp trên đường ống và cho phép hai dây cáp gia nhiệt đi vào và được kết nối trong vỏ bọc.
Terminator ™ZT-C  được phê duyệt để sử dụng trong các khu vực thông thường (không được phân loại) và nguy hiểm (đã được phân loại).

XẾP HẠNG / THÔNG SỐ KỸ THUẬT

Xếp hạng bao vây ……………………………………… ……….. IP66
Nhiệt độ tiếp xúc đường ống tối đa …………….. 250 ° C
Nhiệt độ lắp đặt tối thiểu ……….. …………..- 60 ° C
Nhiệt độ môi trường hoạt động
-60 ° C ≤ Ta ≤ + 55 ° C ……………… Tối đa .16 Amps, T6 85 ° C
-60 ° C ≤ Ta ≤ + 50 ° C …………….. Tối đa 25 Amps, T5 100 ° C
Đánh giá điện áp … ……….. 230 Vac danh định lên đến 253 Vac
1
Switch xếp hạng ……………………… 25 A (Tiếp điểm Ohmic, NC)
Loại công tắc …………………………………… ………… Bộ điều khiển
Kết nối điện
2 ……………………….. Khối đầu cuối 3
Điều khiển có thể điều chỉnh phạm vi4
ZT-C-100 …………………………………….. ….. 0 ° C đến 100 ° C
ZT-C-190 …………………………… ……………. 0 ° C đến 190 ° C
ZT-C-300 …………………. ……………………… 0 ° C đến 300 ° C
ZT-C-500 ……….. ……………………………… 20 ° C đến 500 ° C
Sự khác biệt / độ chính xác điều khiển tối đa
ZT- C-100 ……………………………………. 7% / – 1 K đến +7 K
ZT-C-190 ……………………………….. 2.5 % / -2 K đến +10 K
ZT-C-300 ……………………………… .. 2,5% / -2 K đến +16 K
ZT-C-500 …………………………… ….. 2,5% / -2 K đến +28 K
Nhiệt độ tiếp xúc bóng đèn tối đa
ZT-C-100 …………………….. ……………………………. 220 ° C
ZT-C-190 ……………………………………… ……………. 220 ° C
ZT-C-300 …………………….. …………………………….. 345 ° C
ZT-C-500 ……. ……………………………………………… …. 530 ° C
Kích thước bóng đèn / vật liệu / chiều dài ống mao dẫn
ZT-C-100 ………………… 6 x 65 mm / thép không gỉ / 1 m
ZT-C-190 ………………… 6 x 65 mm / thép không gỉ / 1 m
ZT-C-300 ……… ………… 6 x 55 mm / thép không gỉ / 1 m
ZT-C-500 ……………….. 6 x 280 mm / thép không gỉ / 1 m
Tối đa. tần số đóng cắt điện ……. 180 chu kỳ / giờ
Các chu kỳ vận hành độ bền điện. min .. 100.000 chu kỳ Các chu kỳ
vận hành độ bền cơ học. phút. 250.000 chu kỳ

Terminator ™ ZT-C Thermon -USA
Terminator ™ ZT-C Thermon -USA

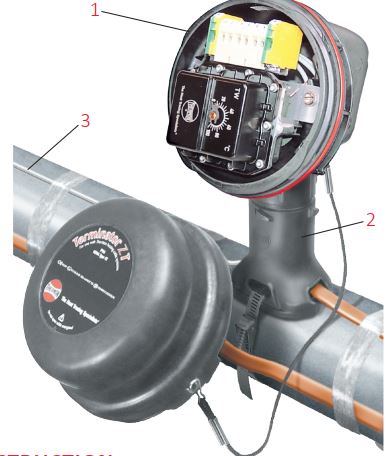

SỰ THI CÔNG
1 Hộp nối, Polyme gia cố bằng thủy tinh với các khối đầu cuối gắn trên đường ray DIN
2 Máy thám hiểm gắn ống, Polyme gia cố bằng thủy tinh
3 Cảm biến nhiệt độ môi trường xung quanh mao dẫn

Terminator ™ ZT-C Thermon -USA

Ghi chú
1. Phiên bản 400 VAC Nom / 440 Vac Max / 16A có sẵn theo yêu cầu.
2. Bộ điều nhiệt được cung cấp kèm theo nắp đậy bụi M25 có thể được thay thế bằng bộ phận được Ex e phê duyệt để cho phép kết nối cáp nguồn hoặc cáp sưởi.
3. Khối thiết bị đầu cuối 230 Vac bao gồm sáu đầu cuối dòng / tải 4 mm2 và hai đầu cuối PE.
4. Bộ điều nhiệt 300 ° C và 500 ° C chỉ có sẵn trong giá treo tường.

Biểu dữ liệu: Terminator ™ ZT-C

Xem thêm: Giải pháp duy trì nhiệt độ cho lưu chất sáp định hình – Heat trace KSX/ThermonUSA
