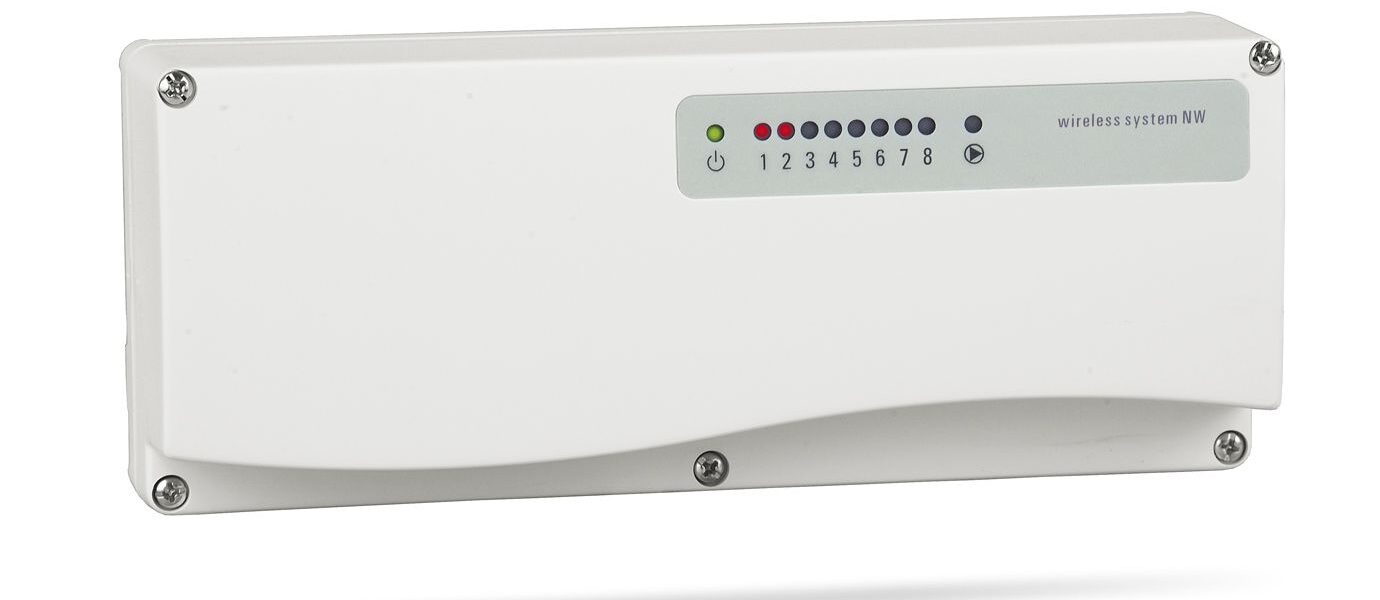

Mô-đun rơle 8 vùng với đầu ra máy bơm

DLP841M là một mô-đun rơle 8 vùng để kích hoạt bộ truyền động nhiệt điện hoặc các loại khác trong hệ thống sưởi ấm hoặc làm mát không dây cho gia đình hoặc văn phòng. Nó có 8 kênh độc lập có thể được liên kết với bộ điều nhiệt không dây hoặc bộ điều chỉnh thời gian. Mô-đun này cũng có một rơle phụ để điều khiển máy bơm tuần hoàn hoặc lò hơi.

Mỗi bộ điều chỉnh nhiệt định kỳ truyền một lệnh vô tuyến có chứa nhiệt độ phòng và điểm đặt. Sau đó, các lệnh được nhận bởi ăng-ten hoạt động DAPF84, ăng-ten này sẽ gửi thông tin qua cáp dữ liệu đến mô-đun DLP841M, mô-đun này sẽ thực hiện điều chỉnh và sẽ bật hoặc tắt đầu ra rơle của bộ truyền động được liên kết với bộ điều nhiệt.

Mô-đun này có đầu vào Sưởi ấm / Làm mát và đầu vào Chế độ chờ toàn cầu. Bộ truyền động được cung cấp 230V ~ hoặc có thể được cung cấp từ điện áp phụ (tức là 24V ~), cả bộ truyền động thường đóng NC và thường mở NO đều có thể được điều khiển.

Tối đa 10 mô-đun DLP841M có thể được kết nối theo chuỗi để tạo thành một hệ thống đa kênh chỉ với một ăng-ten.
