566 – Base Load Step Control
Caloritech ™ 566 Base Load Step Control được tạo thành từ một bo mạch chủ và 1 đến 5 bảng đầu ra, mỗi bảng có 4 đầu ra, cho tối đa 20 giai đoạn. Thời gian trễ giữa các giai đoạn có thể điều chỉnh độc lập theo trình tự lên và xuống từ 1 đến 200 giây cho mỗi giai đoạn. Điều khiển bước này có thể hoạt động ở chế độ điều khiển tải cơ bản bằng cách nhận tín hiệu từ SCR. Nó cũng có thể hoạt động ở chế độ điều khiển bước tiêu chuẩn nhận tín hiệu quy trình trực tiếp từ điều khiển.
- Lên đến 5 bảng đầu ra, mỗi bảng có 4 đầu ra cho tối đa 20 giai đoạn
- Thời gian trễ có thể điều chỉnh độc lập giữa các giai đoạn từ 1 đến 200 giây
- Có thể hoạt động ở chế độ điều khiển tải cơ bản với tín hiệu từ SSR hoặc ở chế độ điều khiển bước tiêu chuẩn với tín hiệu trực tiếp từ điều khiển
Điều khiển bước sẽ mang lại các giai đoạn cách nhau vài giây.Khi quá trình đạt đến điểm thiết lập, các giai đoạn sẽ ngừng hoạt động cho đến khi nhiệt lượng cần thiết cân bằng các tổn thất. Dưới trạng thái ổn định hoạt động một số giai đoạn vẫn ở trên và một hoặc hai giai đoạn có thể quay vòng để duy trì kiểm soát đường thẳng
R851B thường được sử dụng trong lò hơi và ống dẫn hệ thống lò sưởi.
Một điều khiển bước tải cơ bản được sử dụng với một sốcông tắc tơ và một SCR. Người tiếp xúc bước vào khoảng 80% tải trong khi 20% cuối cùng được điều khiển bởi SCRđể cắt tỉa rất tốt.Điều khiển nhiệt độ cấp tín hiệu cho SCR. Một tín hiệu từ SCR cho biết SCR ở mức 100% đầu ra sẽ khiến kiểm soát bước thực hiện trên các giai đoạn. Nếu SCR ở đầu ra bằng không, các giai đoạn sẽ bỏ ra. Miễn là SCR là điều biến, tải cơ bản không được thêm vào cũng không bị loại bỏ

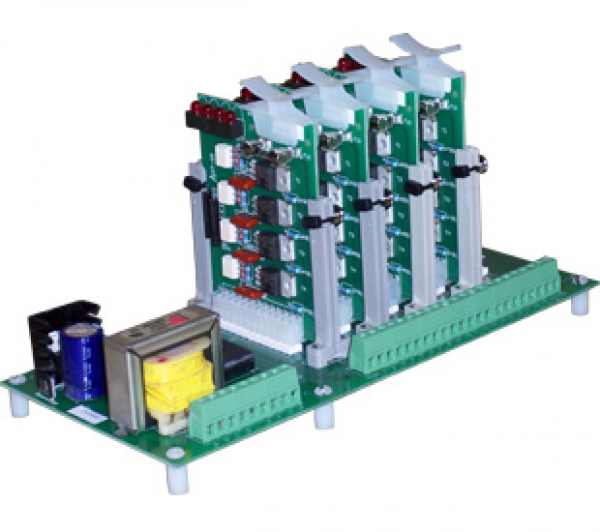

Điều khiển bước tải cơ bản 566 được tạo thành từ một bo mạch chủ và 1 đến 5 bảng đầu ra, mỗi bảng có 4 đầu ra, cho tối đa 20 giai đoạn (như được hiển thị ở trên).Thời gian trễ giữa các giai đoạn có thể điều chỉnh độc lập cho trình tự lên và xuống từ 1 đến 200 giây mỗi giai đoạn.Điều khiển bước này có thể hoạt động ở chế độ điều khiển tải cơ bản bằng cách nhận tín hiệu từ SCR. Nó cũng có thể hoạt động trong chế độ điều khiển bước tiêu chuẩn nhận tín hiệu quy trình trực tiếp từ một điều khiển
