Các tính năng chính (Chung – Thông số kỹ thuật cụ thể có thể thay đổi):
- Công suất làm mát: Được thiết kế cho các ứng dụng làm mát có công suất làm mát vừa phải.
- Chất làm lạnh: Có thể sử dụng chất làm lạnh như R410A hoặc R134a (chất làm lạnh cụ thể tùy thuộc vào kiểu máy và quy định về môi trường).
- Máy nén: Được trang bị máy nén đáng tin cậy để lưu thông chất làm lạnh hiệu quả.
- Tụ điện: Truyền nhiệt từ chất làm lạnh ra môi trường xung quanh (có thể sử dụng giải pháp làm mát bằng không khí hoặc giải nhiệt bằng nước).
- Bộ phận bay hơi: Nơi nhiệt được lấy ra từ chất lỏng đang được làm mát.
- Kiểm soát: Bao gồm các chức năng kiểm soát nhiệt độ, tính năng an toàn và giám sát.
Ứng dụng tiềm năng:
- Quy trình công nghiệp: Làm mát chất lỏng cắt, chất bôi trơn hoặc các chất lỏng quy trình khác.
- Thiết bị phòng thí nghiệm: Làm mát các thiết bị phân tích, tia laser và các thiết bị nhạy cảm khác.
- Thực phẩm và đồ uống: Làm mát thiết bị chế biến hoặc khu vực lưu trữ.
- Sản xuất dược phẩm: Duy trì nhiệt độ chính xác cho các quy trình dược phẩm nhạy cảm.

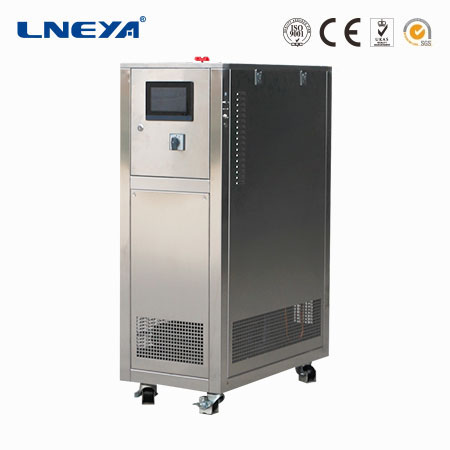

Spec Chiller Lneya FL-1500H
| Model | FL-1500H | |
| Dải nhiệt độ trung bình | Dải nhiệt độ dòng FL tiêu chuẩn 5˚C đến 35˚C (chỉ với chức năng làm mát) | |
| Kiểm soát nhiệt độ và hiển thị | Bộ điều khiển đa chức năng ASET | |
| Kiểm soát nhiệt độ Không bắt buộc | Nhiệt độ đầu ra trung bình dẫn nhiệt. điều khiển | |
| Giao thức truyền thông | Giao thức MODBUS RTU, giao diện RS 485 | |
| Phản hồi nhiệt độ | Phản hồi nhiệt độ trung bình dẫn nhiệt PT100 | |
| Công suất làm mát (H series) | 10 0C | 15 kW |
| 20˚C | 12 kW | |
| 45˚C | 6 kW | |
| Bơm tuần hoàn | Max 75L/min 1.5 bar | |
| Dung lượng chất lỏng lưu trữ | 40 L | |
| Máy nén | Copeland | |
| Thiết bị bay hơi | Đồng mạ niken | |
| Bảng điều khiển | Bộ điều khiển màn hình cảm ứng 7 inch, ghi đường cong nhiệt độ, xuất dữ liệu sang định dạngexcel | |
| Bảo vệ an toàn | Chức năng tự chẩn đoán, bảo vệ quá tải ngăn đông, công tắc áp suất cao, rơ le quá tải, thiết bị bảo vệ hiệt… chức năng bảo vệ an ninh | |
| Gas lạnh | R410 A/R-407C | |
| Công nghệ lạnh | Làm mát nhanh chóng từ nhiệt độ cao | |
| Kích thước kết nối | DN25 | |
| Kích thước | 650 mm (W) * 700 mm (D) * 1650 mm (H) | |
| Trọng lượng | 290 kg | |
| Nguồn điện | AC 120V 60HZ 4.5 kW (max) | |
| Vật liệu vỏ máy | Thép cán nguội, SUS 304 |
- 1. Nút “SET”: có thể cài đặt hoặc xem giá trị cài đặt nhiệt độ hoặc các thông số liên quan.
- 2． “↑”: Ở trạng thái không cài đặt, nhấn nút này trong 5 giây, bộ điều khiển sẽ tự động vào hoặc thoát khỏi trạng thái tự cài đặt. Trong trạng thái cài đặt, nhấp vào nút này để tăng gi á trị cài đặt. Nếu tiếp tục nhấn nút, giá trị cài đặt sẽ tăng liên tục.
- 3． “↓” là nút “giảm / xem”. Ở trạng thái không đặt, nhấp vào nút này để kiểm tra cài đặt nhiệt độ kênh đầu tiên và giá trị đo được. Ở trạng thái cài đặt, nhấp vào nút để giảm giá trị cài đặt. Nếu tiếp tục nhấn, giá trị đặt sẽ giảm liên tục.
- 4． Nút “Cycle”: Ở trạng thái chưa đặt, nhấp vào nút này để bật hoặc tắt máy bơm tuần hoàn.
- 5． Nút “heating” ： Ở trạng thái không đặt, nhấp vào nút này để cho phép hoặc dừng sưởi ấm.
- 6． Nút “cooling” ： Ở trạng thái không đặt, nhấp vào nút này để cho phép hoặc dừng làm lạnh.
- 7． Nút “power” ： Nhấp vào nút này để đặt bộ điều khiển ở trạng thái đang chạy, Ở trạng thái không thiết lập, nhấn nút này trong 2 giây, bộ điều khiển sẽ tắt nguồn.
1.Đèn báo sẽ sáng sau khi bật nguồn, một giây trước ， ống kỹ thuật số dòng trên hiển thị “dF06” （06 là số phiên bản） ống số dưới hiển thị loại đầu vào cảm biến “In-P” ； sau hai giây ， dòng trên ống kỹ thuật số hiển thị giá trị phạm vi trên Ống kỹ thuật số dưới hiển thị giá trị phạm vi thấp hơn.
2．Xem và cài đặt nhiệt độ
Nhấp vào phím “SET” ， enter để cài đặt nhiệt độ ， ống kỹ thuật số phía trên hiển thị “SP2” ,và ống kỹ thuật số phía dưới hiển thị nhiệt độ cài đặt ；
Ở trạng thái cài đặt nhiệt độ ， bằng nút tăng và giảm để sửa đổi giá trị cài đặt nhiệt độ mong muốn ；
Nhấp vào phím “SET” lần nữa ống kỹ thuật số phía trên hiển thị “od2” ， ống kỹ thuật số phía dưới hiển thị độ lệch máy nén mạch thứ hai bắt đầu ， bằng phím tăng, giảm để sửa đổi giá trị độ lệch cần thiết;
Nhấp lại vào phím “SET” ， ống kỹ thuật số phía trên hiển thị “cd2” ， ống kỹ thuật số phía dưới hiển thị điểm dừng độ lệch máy nén mạch thứ hai ， bằng phím tăng, giảm để sửa đổi giá trị độ lệch cần thiết ；
Nhấp lại vào phím “SET” ， Bộ điều khiển tự động lưu các thông số cài đặt và thoát khỏi trạng thái cài đặt nhiệt độ. Trong cài đặt nhiệt độ, nếu không có phím nào được nhấn trong 60 giây, bộ điều khiển sẽ tự động trở về trạng thái hiển thị bình thường ， các thông số sẽ không được lưu.
Nhấp vào nút “DEC / INQ” ở trạng thái không cài đặt, màn hình ống kỹ thuật số phía trên “TS1”, ống kỹ thuật số phía dưới hiển thị hàng đầu tiên của giá trị cài đặt nhiệt độ ；
nhấp vào nút “DEC / INQ” một lần nữa, kỹ thuật số phía trên hiển thị “TP1” ， ống kỹ thuật số phía dưới hiển thị hàng đầu tiên của giá trị đo nhiệt độ. Chờ 5 giây hoặc nhấp lại vào phím “DEC / INQ” để thoát chế độ xem nhiệt độ đầu tiên
3． Kiểm soát bơm tuần hoàn
Ở trạng thái không cài đặt （không hợp lệ trong cài đặt nhiệt độ và cài đặt thông số bên trong） nhấp vào phím “CYCLE”, có thể bật hoặc tắt máy bơm tuần hoàn.
Lưu ý: Khi giá trị cPS (tham khảo bảng thông số nội bộ 3) là 1 ， nút “HEAT ALLOW” và “COOL ALLOW” có thể hoạt động ； khi giá trị cPS bằng 0, có thể nhấn một mình “HEAT ALLOW” hoặc “COOL ALLOW” .
(cPS = 0: nút “cool allow” và nút “heat allow” có thể hoạt động
cPS = 1: sau khi bật máy bơm, nút “COOL ALLOW” và “HEAT ALLOW” có thể hoạt động.)
4． Kiểm soát độ nóng
Ở trạng thái không cài đặt （cài đặt nhiệt độ và cài đặt thông số bên trong không hợp lệ） nhấn phím “HEAT ALLOW” ， đèn “HEAT ALLOW” bật ， bộ điều khiển cho phép đầu ra sưởi ấm ； nhấp vào “HEAT ALLOW” lại ， Đèn báo “HEAT ALLOW” tắt, bộ điều khiển dừng output heating.
5． Kiểm soát độ lạnh
Ở trạng thái không cài đặt （cài đặt nhiệt độ và thông số bên trong không hợp lệ） nhấp vào nút “cool allow” ， đèn báo “cool allow” sẽ sáng. Máy nén 1 mở làm mát.
Khi nhiệt độ vòng lặp đầu tiên đạt đến nhiệt độ cài đặt ， Máy nén lạnh 2 mở làm mát. Nhấp lại vào phím “làm mát” ， Đèn báo “cool allow” sẽ tắt, bộ điều khiển tắt cooling ouput. Máy nén Làm lạnh 1 & máy nén làm lạnh 2 dừng làm mát.
Khi PV2≥SP2 + od2 (Đo nhiệt độ vòng lặp thứ hai≥ Giá trị cài đặt nhiệt độ vòng lặp thứ hai + Độ lệch máy nén mạch thứ hai mở), máy nén lạnh 2 có đầu ra làm mát, đèn báo “làm mát 2” sẽ sáng ；
khi PV2≤ SP2-cd2 （Nhiệt độ vòng lặp thứ hai. đo lường≤ Giá trị cài đặt nhiệt độ vòng lặp thứ hai-Độ lệch máy nén mạch thứ hai đóng lại) Máy nén làm lạnh 2 với đầu ra làm mát, Đèn báo “làm mát 2” sẽ tắt
THÔNG SỐ KỸ THUẬT VÀ ĐIỀU KHIỂN MẠCH
1. Nhiệt độ của chất lỏng truyền nhiệt có thể được điều chỉnh.
2. Áp dụng ASPERA, DANFOSS, MANEUROP, COPELAND, vv, Máy nén thương hiệu, hiệu suất ổn định và có thể hoạt động liên tục.
3. Thiết kế con người, thuận tiện hơn và linh hoạt.
4. Bộ điều khiển nhiệt độ máy tính, hiển thị số liệu nhiệt độ, đơn vị điều chỉnh là 0,1 ℃, phạm vi nhiệt độ là 5 ℃ ~ 35 ℃.
5. Sử dụng bỏ qua khí nóng, tiết kiệm năng lượng và cải thiện điều khiển chính xác.
6. Một loạt các cảnh báo lỗi (cảnh báo quá nhiệt, cảnh báo áp suất cao, cảnh báo cảm biến, cảnh báo quá nhiệt máy nén)
7.Power on bảo vệ trì hoãn.
8. tất cả các bộ phận được nối đất an toàn.
9. Bơm tuần hoàn hiệu suất cao, có thể đảm bảo chạy liên tục 24 giờ trong ngày.
HỆ THỐNG TƯ ĐIỀU CHỈNH
Khi hiệu ứng kiểm soát nhiệt độ không lý tưởng, người dùng có thể tự điều chỉnh hệ thống. Nhiệt độ sẽ vượt quá trong quá trình này, người dùng nên tính đến điều này trước khi thực hiện tự điều chỉnh hệ thống.
Ở trạng thái không đặt, nhấn nút “thêm / tự điều chỉnh” trong 5 giây để vào quy trình tự điều chỉnh hệ thống, “tự điều chỉnh” Đèn báo nhấp nháy, Chỉ báo luôn sáng sau khi tự điều chỉnh, bộ điều khiển sẽ có được bộ thông số PID hệ thống tốt hơn, Giá trị thông số sẽ được lưu tự động, bộ điều khiển tự động chuyển sang trạng thái kiểm soát nhiệt độ.
Trong quá trình tự điều chỉnh của hệ thống, quá trình tự điều chỉnh có thể bị tạm dừng sau 5 giây nhấn “tăng / tự điều chỉnh”. Trong quá trình tự điều chỉnh của hệ thống, nếu có cảnh báo quá nhiệt ở vòng lặp thứ hai, rơle cảnh báo nhiệt sẽ tự động ngắt. Khóa “cài đặt” không hợp lệ trong quá trình này.
Lưu ý: Trong quá trình tự điều chỉnh, vui lòng mở nút “cho phép nhiệt” trước để cho phép phát nhiệt. Bộ điều khiển sẽ tự động điều khiển đóng mở máy nén 1 và 2 theo sự đóng mở của phím “cho phép làm mát” trong quá trình tự điều chỉnh
Xem thêm ống trích mẫu khí thải trong ngành quan trắc khí CEMS
xem thêm giải pháp gia nhiệt đường ống dầu, khí Heat Trace
Mọi thông tin chi tiết về sản phẩm vui lòng liên hệ:
Mobile: 0903 710 753
Email: hung.tran@wili.com.vn
MÃ LỖI
| TÊN | Hướng dẫn lỗi cho mã |
| SN-1 | Cảm biến nhiệt độ trở lại / lỗi điện trở 100Ω |
| SN-2 | Lỗi cảm biến nhiệt độ đầu ra |
| LP-1 | Bảo vệ áp suất thấp cho máy nén |
| LP-2 | Bảo vệ quá tải nhiệt bơm tuần hoàn / bơm làm mát |
| HP-1 | Bảo vệ áp suất cao Máy nén |
| HP-2 | Bảo vệ nhiệt độ cao cho Máy nén |
LƯU Ý: Bộ điều khiển dừng tất cả output nếu màn hình kỹ thuật số phía trên của bộ điều khiển hiển thị mã lỗi như trên.
BẢNG THÔNG SỐ 1
| Tham số | Tên | Hướng dẫn | Thiết lập phạm vi Cài đặt của nhà máy |
| Lc | Mật khẩu | “Lc=3” có thể xem và sửa đổi | 0 |
| AL2 | Báo động quá nhiệt cho vòng lặp thứ hai | Nếu “SV2> (SP2 + AL2)”, output heater tắt. | (-90.0 ～ 100.0 ℃) 10C |
| cT2 | Độ trễ của máy nén vòng lặp thứ hai | Thời gian bảo vệ trễ máy nén vòng lặp thứ hai | (0 ～ 60 phút) 3 phút |
| T- | Chu trình kiểm soát gia nhiệt. | Chu trình kiểm soát gia nhiệt. | (1 ～ 60 giây) 5 |
| Pb2 | Điều chỉnh không vòng thứ hai | Sửa lỗi đo nhiệt độ thấp của cảm biến. Pb2 = Giá trị đo nhiệt độ thực tế của dụng cụ đo | (-99,9 ～ 99,9 ℃) 0 |
| PK2 | Điều chỉnh toàn điểm 2 | Sửa lỗi do đo nhiệt độ cao gây ra.PK2 = 1000 * (giá trị thực – giá trị đo) / giá trị đo. | (-999 ～ 999) 0 |
| rL- | Điểm đặt tối thiểu | Điểm đo nhiệt độ tối thiểu. | (-150,0 ～ 0,0 ℃) -150,0 |
| rH- | Điểm đặt tối đa | Điểm đo nhiệt độ tối đa. | (0,0 ～ 320,0 ℃) 320,0 |
| cP- | Độ lệch khởi động và dừng máy nén | Nếu “SV2> (SP2 + cP)”, hãy dừng tất cả các máy nén | . (0,0 ～ 450,0 ℃) 10,0 |
BẢNG THÔNG SỐ 2
| Tham số | Tên | Hướng dẫn | Thiết lập phạm vi Cài đặt của nhà máy |
| Lc | Mật khẩu | khi “Lc = 6”, có thể đặt và sửa đổi giá trị tham số | 0 |
| P1- | Vùng tỷ lệ gia nhiệt nhiệt độ thấp | Điều chỉnh thang đo thời gian nhiệt độ thấp | (1.0～rH℃) 15.0 |
| I1- | Thời gian tích phân gia nhiệt nhiệt độ thấp | Điều chỉnh tích phân nhiệt độ thấp | (1 ～ 1000 giây) 200 |
| d1- | Thời gian chênh lệch nhiệt độ thấp | Điều chỉnh chênh lệch nhiệt độ thấp | (0 ～ 1000 giây) 100 |
| P2- | Vùng tỷ lệ gia nhiệt nhiệt độ trung bình | Điều chỉnh thang thời gian nhiệt độ trung bình | (1,0 ～ rH ℃) 15,0 |
| I2- | Thời gian tích phân gia nhiệt nhiệt độ trung bình | Điều chỉnh tích phân nhiệt độ trung bình | (1 ～ 1000 giây) 200 |
| d2- | Thời gian chênh lệch nhiệt độ trung bình | Điều chỉnh vi sai nhiệt độ trung bình | (0 ～ 1000 giây) 100 |
| P3- | Vùng tỷ lệ gia nhiệt nhiệt độ cao | Điều chỉnh thang đo thời gian nhiệt độ cao | (1,0 ～ rH ℃) 15,0 |
| I3- | Thời gian tích phân gia nhiệt nhiệt độ cao | Điều chỉnh tích phân nhiệt độ cao。 | (1 ～ 1000 giây) 200 |
| d3- | Thời gian chênh lệch nhiệt độ cao | Điều chỉnh vi sai nhiệt độ cao | (0 ～ 1000 giây) 100 |
| LS- | Nhiệt độ cài đặt ranh giới thông số PID nhiệt độ thấp và trung bình | Nhiệt độ cài đặt ranh giới thông số PID nhiệt độ thấp và trung bình | (-150.0 ～ HS ℃) -40.0 |
| HS- | Nhiệt độ cài đặt ranh giới thông số PID nhiệt độ cao và trung bình | Nhiệt độ cài đặt ranh giới thông số PID nhiệt độ cao và trung bình | (LS～320.0℃) 40.0 |
BẢNG THÔNG SỐ 2
| Tham số | Tên | Hướng dẫn | Thiết lập phạm vi Cài đặt của nhà máy |
| Lc | Mật khẩu | “Lc = 9” có thể đặt và sửa đổi giá trị tham số | 0 |
| SP1 | Đặt nhiệt độ điểm 1 | Điểm đặt của nhiệt độ kênh đầu tiên. | (rL ～ rH ℃) -20.0 |
| AL1 | Báo động quá nhiệt 1 | Khi nhiệt độ kênh đầu tiên đạt đến giá trị cài đặt, “SV1> (SP1 + AL1)”, máy nén 2 sẽ dừng | (-90.0 ～ 100.0 ℃) 10.0 |
| cT1 | máy nén trễ 1 | Máy nén đầu tiên trì hoãn thời gian làm việc. | (0 ～ 60 分钟) 3 |
| Pb1 | Zero point adjust 1 Không điều chỉnh điểm 1 | Sửa lỗi đo nhiệt độ thấp của cảm biến. Pb1 = giá trị thực – giá trị đo lường | (-99,9 ～ 99,9 ℃) 0,0 |
| PK1 | Điều chỉnh toàn điểm 1 | Sửa lỗi đo nhiệt độ cao của cảm biến. PK1 = 1000 * （giá trị thực – giá trị đo） / giá trị đo | (-999 ～ 999) 0 |
| AP- | Thông số đóng – mở liên tục | Nếu “SV2 <AP”, tiếp điểm thường mở dẫn điện, ngược lại, tiếp điểm thường đóng dẫn điện | (rL ～ rH ℃) 100,0 |
| cPS | Chế độ bơm tuần hoàn | cPS = 0: nút “CHO PHÉP LÀM MÁT” và nút “CHO PHÉP NHIỆT” có thể hoạt động cPS = 1: sau khi bật máy bơm, nút “COOL ALLOW” và “HEAT ALLOW” có thể hoạt động. | (0 ～ 1) 0 |
| nod | Chế độ đầu vào 4-20mA | 0: Điều chỉnh thủ công nhiệt độ cài đặt kênh thứ hai. 1: điều chỉnh cài đặt nhiệt độ kênh thứ hai theo Đầu vào “4-20mA”. 2: Giá trị đo thứ hai được tự động điều chỉnh theo đầu vào | (0 ～ 2) 0 |
| SPL | Công tắc 4-20mA không | Giá trị đặt của đường dẫn thứ hai tương ứng với 4mA là 0 | (-150,0 ～ 0,0 ℃) -150,0 |
| SPH | Công tắc 4-20mA đầy | Mức độ đầy đủ của giá trị đặt của đường dẫn thứ hai tương ứng với 20mA | (0,0 ～ 300,0 ℃) 300,0 |
| Pb3 | 4-20mA Điều chỉnh điểm 0 | Sửa lỗi tín hiệu 4-20ma ở phân đoạn nhiệt độ thấp. Pb2 = giá trị thực – giá trị đo lường | (-99,9 ～ 99,9 ℃) 0,0 |
| PK3 | 4-20mA Điều chỉnh toàn điểm | Sửa lỗi tín hiệu 4-20ma ở phân đoạn nhiệt độ cao. PK3 = 1000 * （giá trị thực – giá trị đo） / giá trị đo. | (-999 ～ 999) 0 |
| Addr | Địa chỉ liên lạc. | Địa chỉ liên lạc. | (1 ～ 16) 1 |
