Mô tả
1. Van Cảm Biến Nhiệt Clorius
Thông tin sản – van cảm biến nhiệt:
van cảm biến nhiệt gồm: Bộ điều nhiệt bao gồm một bộ cảm biến và một ống mao dẫn, chứa đầy chất lỏng và một xi lanh điều chỉnh. Với nhiệt độ trên 170 ° C, bộ làm mát phải được lắp giữa van và bộ điều nhiệt. Bộ điều nhiệt tự hoạt động và hoạt động trên nguyên tắc giãn nở của chất lỏng, thiết kế chắc chắn và hoạt động với lực đóng lớn. Bộ điều khiển nhiệt độ, bao gồm bộ điều nhiệt và van, được sử dụng để kiểm soát nhiệt độ trong hệ thống sưởi trung tâm, hệ thống sưởi khu vực, nhà máy công nghiệp hoặc các quy trình công nghiệp và trong các hệ thống hàng hải. Nó có thể được sử dụng để kiểm soát nước lạnh hoặc nước nóng, hơi nước hoặc dầu trong hệ thống sưởi cũng như làm mát.
Ứng dụng của van cảm biến nhiệt:
Bộ điều khiển nhiệt độ, bao gồm bộ điều nhiệt và van, được sử dụng để kiểm soát nhiệt độ trong hệ thống sưởi trung tâm, hệ thống sưởi của quận, các nhà máy công nghiệp hoặc các quy trình công nghiệp và trong các hệ thống biển. Nó có thể được sử dụng để kiểm soát nước lạnh hoặc nước nóng, hơi nước hoặc dầu trong hệ thống sưởi cũng như làm mát.
Thiết kế van cảm biến nhiệt :
Bộ điều nhiệt: Bộ điều nhiệt bao gồm một bộ cảm biến và một ống mao dẫn, được gắn với chất lỏng và một xi lanh điều chỉnh. Các ký hiệu loại bộ điều nhiệt và dữ liệu kỹ thuật được cụ thể hóa trong fi g. 2. Với nhiệt độ trên 170ºC, một bộ làm mát phải được lắp giữa van và bộ điều nhiệt – xem fi g. 1. Bộ điều nhiệt tự hoạt động và hoạt động nguyên tắc giãn nở của chất lỏng, thiết kế chắc chắn và hoạt động với một lực đóng lớn – xem fi g.
2 cảm biến Có các loại cảm biến sau – xem fi g. 4:
4.1. Cảm biến que bằng đồng hoặc thép không gỉ và cảm biến xoắn ốc bằng đồng với kết nối ren theo ISO R7 / 1. 4.2. Cảm biến xoắn ốc (chỉ bằng đồng) với khớp nối ống dẫn khí.
4.3. Cảm biến dạng thanh / xoắn ốc với bản lề thép DN 50, PN 40 và DN 50, PN 160.
4.4.Cảm biến không có kết nối. Thường được sử dụng với hộp gói mao mạch để kiểm soát nhiệt độ trong bể chứa.
Ống mao dẫn: Ống mao dẫn được làm bằng đồng, thép không gỉ, hoặc phủ PVC đồng – xem fi g. 3, nhưng cũng có thể được cung cấp bằng một ống sắt có thể thổi được sự bảo vệ.

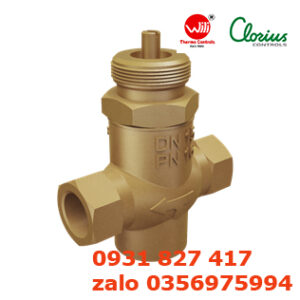

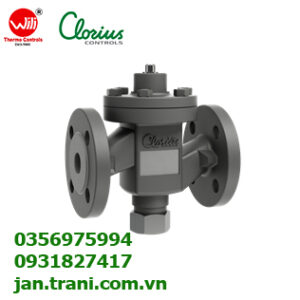

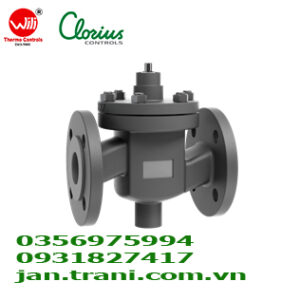

Van nước Một loạt các loại van cho hệ thống sưởi ấm cũng như làm mát
Chức năng van cảm biến nhiệt
Xi lanh điều chỉnh của bộ điều nhiệt được đặt theo yêu cầu nhiệt độ của môi trường gia nhiệt tính bằng ºC hoặc ° F. Cài đặt này có thể được sửa, nếu được yêu cầu. Việc kiểm soát nhiệt độ được thực hiện bởi van điều chỉnh nhiệt giảm hoặc tăng dòng chảy của môi trường làm nóng (hoặc làm lạnh). Cảm biến và ống mao dẫn, được đổ đầy chất lỏng, tạo thành – cùng với việc điều chỉnh xi lanh – một hệ thống khép kín. Nếu nhiệt độ của môi trường cần đun nóng cao hơn mức yêu cầu, nhiệt độ của chất lỏng cảm biến tăng lên và mở rộng, làm cho piston của bộ điều nhiệt hoạt động theo van, giảm lưu lượng của môi chất gia nhiệt.Nếu nhiệt độ của môi chất được làm nóng dưới mức yêu cầu, nhiệt độ của chất lỏng cảm biến rơi, làm giảm thể tích của chất lỏng, do đó piston cho phép van mở dưới lò xo bên trong của nó, do đó tăng lưu lượng của môi chất gia nhiệt. Vùng trung tính của bộ điều nhiệt là sự chênh lệch nhiệt độ có thể xảy ra ở cảm biến mà không có bất kỳ chuyển động nào của trục van. Điều này thể hiện độ nhạy của việc kiểm soát hệ thống thay đổi nhiệt độ: V2 = 2,5ºC, V4 = 2ºC và V8 = 1,5ºC.
LỰA CHỌN ĐIỀU KHIỂN NHIỆT ĐỘ
Việc lựa chọn nhiệt độ chính xác bộ điều khiển được xác định bởi kích thước của van và bộ điều nhiệt tương ứng, có thể được chọn bằng cách sử dụng phần mềm dựa trên web của chúng tôi “Lựa chọn nhanh” có sẵn trên trang web của chúng tôi.
Đặc trưng van cảm biến nhiệt:
• Không cần nguồn điện bên ngoài.
• Để sử dụng trong các khu vực nguy hiểm.
• Thiết kế đơn giản đảm bảo các điều khiển đáng tin cậy và giảm thời gian chết tốn kém.
• Chi phí lớn, thân thiện với người dùng, cắm và điều khiển.
• Không có công cụ đặc biệt cần thiết cho dịch vụ.
• Chi phí lắp đặt thấp.
Cài đặt
1) Bộ lọc. – Để đảm bảo chức năng tốt nhất có thể của bộ điều chỉnh nhiệt độ, một bộ lọc phải được lắp phía trước van.
2) Để tạo điều kiện bảo dưỡng, van cách ly và van by-pass được khuyến khích. Van vặn phải được lắp đặt với các đoàn thể.
3) Làm sạch đường ống ra ngoài kỹ lưỡng trước khi lắp van.
4) Tùy thuộc vào nhiệt độ của môi chất chảy qua van, van có thể được lắp với bộ điều nhiệt ở trên hoặc dưới đây phù hợp với những điều sau: lên đến 170 ° C: tùy chọn, lên hoặc xuống 170-350 ° C: luôn luôn giảm (và ngoài ra phù hợp bộ làm mát KS giữa van và bộ điều nhiệt).
5) (Hình 1). Đai ốc khóa (33) phải được chùng. Sử dụng băng đóng gói trên chủ đề của kết nối cảm biến (32), vít vào vị trí và siết chặt để tạo thành một con dấu chống lại hình nón (30).
6) Cảm biến thông gió được cung cấp với mặt bích để lắp một lỗ 65 mm trên tường của ống dẫn. Gắn chặt vào vị trí, ví dụ: bằng cách vít tự khai thác. Cảm biến phải được đặt ở nơi môi trường được trộn đều, ví dụ. sau một người hâm mộ.
7) Gắn bộ điều nhiệt trên van đảm bảo rằng miếng đệm (2) được cung cấp đã ở đúng vị trí, và thắt chặt tình đoàn kết.
8) Trên các cài đặt có khả năng rung (ví dụ: biển thiết bị), hỗ trợ xi lanh điều khiển. NB: Phần cuối của ống mao dẫn gần nhất tay cầm (28) phải được tự do di chuyển, vì tay cầm – và do đó ống – di chuyển theo chiều dọc khi nó được quay.
9) Thông thường không cần thiết phải cài đặt túi cảm biến vì hầu hết các sửa chữa có thể được thực hiện với cảm biến tại chỗ.
| Art. No. | Description | Size | Item weight | PN | Type of connection |
|---|---|---|---|---|---|
| 1-2052221501000 | V2.05 LOW/SPIRAL Variant | 3.83 KGM | |||
| 1-2053181801000 | V2.05 30-90░C VENTILATION Cu 3m CAPILLARY | 0.28 KGM | |||
| 1-2053221801000 | V2.05 60-120░C VENTILATION Cu 3m | 2.13 KGM | |||
| 1-3210014 | V2.05 30-90░C Rod STAINLESS STEEL 3m | 1.43 KGM | |||
| 1-3210022 | TERMOSTAT TYPE V2.05 | 1.53 KGM | |||
| 1-3210049 | V2.05 30-90░C Spiral Cu 3m CAPILLARY | 2.33 KGM | |||
| 1-3210057 | V2.05 0-60░C Spiral Cu VENTILATION | 2.23 KGM | |||
| 1-3210065 | V2.05 TERMOSTAT TYPE | 1.73 KGM | |||
| 1-3210073 | V2.05 with temperautre sensor (60…120°C) and copper rod sensor, 3m capillary tube. | 1.53 KGM | |||
| 1-3210081 | V2.05 with temperature range (0…60°C) and stainless steel rod sensor, 3m capillary tube. | 1.73 KGM | |||
| 1-3210103 | V2.05 60-120░C Rod STAINLESS STEEL 3m | 1.73 KGM | |||
| 1-3210111 | V2.05 0-60░C Spiral Cu 3m CAPILLARY | 2.33 KGM | |||
| 1-3240193 | TERMOSTAT TYPE V4.10 | 2.86 KGM | |||
| 1-3240215 | V4.10 TERMOSTAT TYPE | 3.36 KGM | |||
| 1-3240223 | V4.10 TERMOSTAT TYPE | 3.66 KGM | |||
| 1-3240231 | V4.10 0-60░C Spiral Cu VENTILATION | 3.56 KGM | |||
| 1-3240355 | TERMOSTAT TYPE V4.10 | 2.96 KGM | |||
| 1-4031160301000 | V4.03 with temperature range (0…160°C) and copper rod sensor 1″ connection, 3m capillary tube. | 2.66 KGM | |||
| 1-4031161001000 | V4.03 Variant with low temperature range and rod sensor. | 1.86 KGM | |||
| 1-4032161501000 | V4.03 LOW/SPIRAL Variant | 1.86 KGM | |||
| 1-4033161801000 | V4.03 LOW/SPIRAL VENTILATION Variant | 1.96 KGM | |||
| 1-4052201501000 | V4.05 40-160░C Spiral Cu 3m | 3.96 KGM | |||
| 1-4053201801000 | V4.05 40-160░C VENTILATION Cu 3m | 2.96 KGM | |||
| 1-4101221001000 | V4.10 VARIANT | 2.66 KGM | |||
| 1-4102221501000 | V4.10 60-120░C Spiral Cu 3m | 3.96 KGM | |||
| 1-4103181801000 | V4.10 30-90░C VENTILATION Cu 3m CAPILLARY | 346 KGM | |||
| 1-4103221801000 | V4.10 VARIANT | 0.25 KGM | |||
| 1-3240029 | TERMOSTAT TYPE V4.05 | 2.06 KGM | |||
| 1-3240037 | V4.05 40-160░C Rod STAINLESS STEEL 3m | 2.26 KGM | |||
| 1-3240045 | V4.05 TERMOSTAT TYPE | 2.36 KGM | |||
| 1-3240061 | V4.05 with temperature range (40…160°C) and copper rod sensor, 3m capillary tube. | 2.36 KGM | |||
| 1-3240096 | V 4.05 0-120°C Copper Spiral Sensor, 3m capillary tube | 3.56 KGM | |||
| 1-3240126 | V4.05 TERMOSTAT TYPE | 2.86 KGM | |||
| 1-3240142 | TERMOSTAT TYPE V4.10 | 2.56 KGM | |||
| 1-3240169 | V4.10 30-90░C Rod STAINLESS STEEL 3m | 2.56 KGM | |||
| 1-3240177 | V4.10 TERMOSTAT TYPE | 2.96 KGM | |||
| 1-8181221101000 | V8.18 60-120░C Rod STAINLESS STEEL 3m | 6.4 KGM | |||
| 1-3270033 | V8.09 with temperature range (0…120°C) and copper rod sensor, 3m capillary tube. | 6.2 KGM | |||
| 1-8091141101000 | V8.09 Variant with low temperature range and rod sensor | 6.3 KGM | |||
| 1-8091200401000 | V8.09 with temperature range (40…160°C) and copper rod sensor, 3m capillary tube. | 0.6 KGM | |||
| 1-8091201101000 | V8.09 40-160░C Rod STAINLESS STEEL Cu | 6.3 KGM | |||
| 1-8092141501000 | V8.09 0-120░C Spiral Cu 3m | 0.75 KGM | |||
| 1-8092201501000 | V8.09 LOW/SPIRAL Variant | 0.63 KGM | |||
| 1-8093141801000 | V8.09 0-120░C VENTILATION Cu 3m CAPILLARY | 0.63 KGM | |||
| 1-8093201801000 | V8.09 40-160░C VENTILATION Cu 3m | 0.75 KGM | |||
| 1-8181121101000 | V8.09 Variant | 7.3 KGM | |||
| 1-8181181101000 | V8.18 Variant | 6.4 KGM |
DEmensions
Characteristics
| Manufacturer | Clorius Controls |
General
| Category | controls |
van cảm biến nhiệt
van cảm biến nhiệt
van cảm biến nhiệt
van cảm biến nhiệt
van cảm biến nhiệt
van cảm biến nhiệt
van cảm biến nhiệt
van cảm biến nhiệt
van cảm biến nhiệt
van cảm biến nhiệt
van cảm biến nhiệt
van cảm biến nhiệt
van cảm biến nhiệt
van cảm biến nhiệt
van điều khiển CLorius
van cảm biến nhiệt clorius
Clorius Tiên phong trong việc kiểm soát nhiệt độ và áp suất
Di sản của Clorius Controls có từ năm 1902. Được thành lập bởi hai anh em người Đan Mạch Odin và Axel Clorius, công ty bắt đầu phát triển và sản xuất một loạt các bộ điều khiển nhiệt độ tự hoạt động, một dây chuyền tồn tại hơn một thế kỷ sau đó. Ngày nay, chúng tôi chuyên phát triển và sản xuất các bộ điều khiển nhiệt độ và áp suất. Trong hơn một thế kỷ, chúng tôi đã phát triển kiến thức của mình về giám sát, kiểm soát và điều chỉnh nhiệt, làm mát và thông gió trong các ứng dụng ngoài khơi, hàng hải, công nghiệp, tòa nhà và tiện ích. Có thể hiểu, các sản phẩm và công nghệ đã trải qua một quá trình phát triển năng động và ngày nay chúng tôi cung cấp một loạt sản phẩm cập nhật để đáp ứng nhu cầu của khách hàng về các giải pháp đáng tin cậy, kinh tế và thân thiện với người dùng. Clorius Controls tiếp tục duy trì các tiêu chuẩn cao nhất về vật liệu và tay nghề đồng thời lực lượng lao động của chúng tôi vẫn cam kết tuân thủ cẩn thận các nguyên tắc về chất lượng và tính chính trực đã xác định công ty. Chúng tôi cho rằng thành công của mình là sự kết hợp độc đáo giữa làm việc chăm chỉ, hiểu biết sâu sắc về ngành, cống hiến cho chất lượng và phần lớn là văn hóa và giá trị của Clorius,
