L1S Van điều khiển 2-way L1S Clorius – Poland, L1S 1/2, L1S DN15

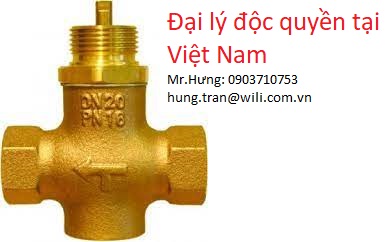

2-way Control Valve type L1S
Gun Metal, PN 16, DN 15/6 – 20 mm. Single Seated

Ứng dụng

Van điều khiển loại L1S Clorius được thiết kế để điều chỉnh nước nóng, hơi nước và dầu bôi trơn áp suất thấp, trung bình và cao với bộ điều nhiệt, bộ truyền động khí nén hoặc điện. Các van này được lắp đặt kết hợp với bộ điều chỉnh chênh lệch nhiệt độ hoặc áp suất trong các hệ thống điều khiển để sưởi ấm cơ sở gia đình, sưởi ấm khu vực, quy trình công nghiệp hoặc lắp đặt hàng hải. Chúng cũng có thể được sử dụng trong các ứng dụng làm mát khi được sử dụng với bộ truyền động điện.

Thiết kế

Các bộ phận của van – spindle, seat and cone – được làm bằng thép không gỉ. Thân van được làm bằng hợp RG 5. Ren để kết nối bộ truyền động là G1B ISO 228. Van là single seated. Tỷ lệ rò rỉ nhỏ hơn 0,05% toàn bộ dòng chảy (theo VDI/VDE 2174).

CHỨC NĂNG L1S Clorius

Không có bộ truyền động được kết nối, van được giữ ở vị trí mở bằng lò xo. Với áp lực lên trục chính, van sẽ đóng lại. Liên quan đến bộ điều nhiệt, bộ truyền động khí nén hoặc điện, van sẽ đóng khi nhiệt độ tăng. Đối với các mạch làm mát, van có thể được sử dụng cùng với bộ truyền động điện tác động ngược. Ngoài ra, một van tác động ngược có thể được sử dụng với bộ điều nhiệt tự tác động của chúng tôi. Quadratic characteristic sẽ không ngừng cho đến khi lưu lượng giảm xuống dưới 4% so với lưu lượng đầy đủ

ĐẶC TRƯNG

– Thiết kế đơn giản đảm bảo kiểm soát đáng tin cậy và giảm thời gian ngừng hoạt động tốn kém.
– Vị trí của hộp đóng gói trong bộ truyền động làm cho dịch vụ van trở nên thân thiện.
– Đáng tin cậy và an toàn do các bộ phận bên trong bằng thép không gỉ.
– Tỷ lệ rò rỉ thấp làm giảm nguy cơ quá nhiệt

TECHNICAL DATA

Materials:
– Valve body Gun metal RG 5
– Components Stainless steel
– Gasket Reinz AFM34
Nominal pressure PN 16
Seating Single seated
Flow characteristic Quadratic
Leakage rate ≤ 0.05% of Kvs
Regulating capability Kvs/Kvr > 25
Internal connection threads ISO 7/1
Single seated and tight closing
