HƯỚNG DẪN CHO INDUSTRIAL IMMERSION HEATERS WATTCO

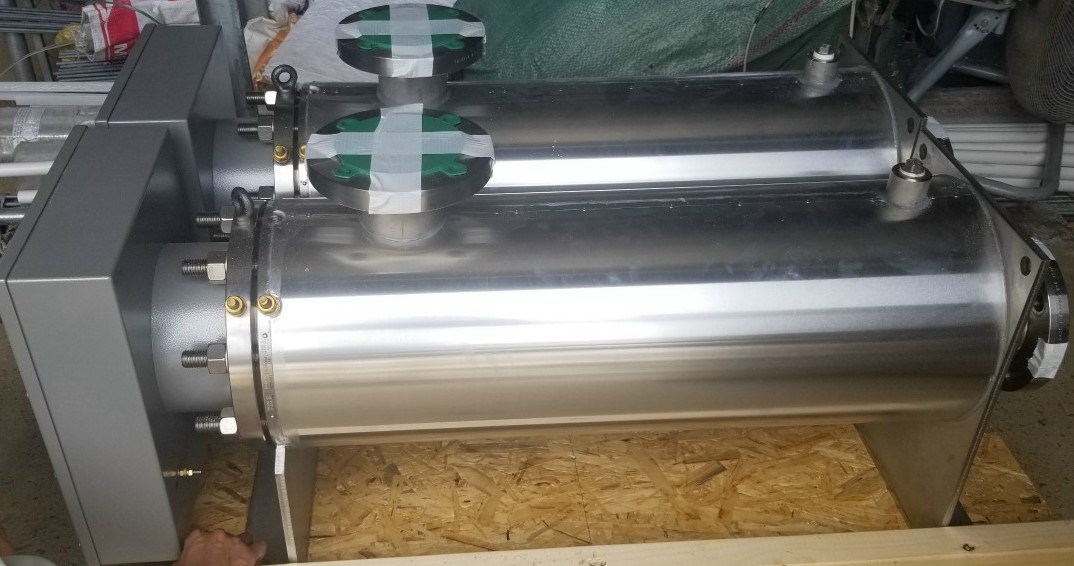

DÒNG NƯỚC AN TOÀN KHU VỰC HEWL-9-25-S được định mức 25kW, 380V, 3Ph, 50 / 60Hz (4-W STAR)

SỐ SERIAL : 212514S và 212515S.

1,0 MÁY LÀM NHIỆT ẢNH CÔNG NGHIỆP

1.1 Tất cả công việc phải được thực hiện bởi nhân viên có trình độ phù hợp.

1.2 Máy sưởi phải được xử lý cẩn thận và bảo quản trong điều kiện khô ráo.

1.3 Lắp đặt Phải chừa đủ không gian rút để cho phép tháo cụm lò sưởi.

1.4 Cẩn thận tháo tất cả các bao bì bảo vệ và bộ phận kiểm tra trực quan xem có hư hỏng khi vận chuyển hay không.

1.5 Tất cả các quy tắc, quy định và luật hiện hành có hiệu lực tại thời điểm và địa điểm lắp đặt phải được tuân thủ.

1.6 Máy sưởi chỉ được ngâm trong chất lỏng mà chúng được thiết kế để làm nóng.

1.7 Việc sử dụng các chất lỏng thay thế ngay cả với nồng độ nhỏ cho các mục đích như khử trùng có thể gây hư hỏng nghiêm trọng cho máy sưởi và sẽ làm mất hiệu lực bảo hành.

1.8 Bất kỳ sửa đổi nào không được đồng ý bởi Exheat Limited hoặc đại lý sẽ làm mất hiệu lực chứng nhận và bảo hành.

1.9 Phải thực hiện các biện pháp phòng ngừa để tránh làm hỏng các vòng đệm của vỏ bọc.

1.10 Đối với heater chống cháy, phải tuân theo tiêu chuẩn IEC / EN 60079-17.

1.11 Tất cả các thử nghiệm điện phải được thực hiện trong khu vực không nguy hiểm.

1.12 Phải thực hiện các biện pháp phòng ngừa để tránh làm hỏng các bề mặt đã gia công và các đường ren của vỏ bọc chống cháy.

1.13 Mọi điều kiện đặc biệt để sử dụng an toàn được nêu chi tiết trong chứng nhận khu vực nguy hiểm đối với lò sưởi chống cháy phải được tuân thủ.

2.0 LẮP ĐẶT INDUSTRIAL IMMERSION HEATERS

2.1 Lò sưởi phải được cố định chắc chắn ở vị trí và tất cả các kết nối đầu cuối được kiểm tra độ kín trước khi đóng điện.

2.2 Lò sưởi phải được lắp đặt theo chiều ngang trừ khi nó đã được chỉ định và sản xuất để sử dụng theo hướng thẳng đứng.

2.3 Hướng lắp đặt của máy sưởi được gắn theo chiều ngang phải sao cho mọi bộ điều nhiệt hoặc cảm biến nhiệt độ khác đều ở trên cùng.

2.4 Các miếng đệm làm kín phải không bị hư hại.

2.5 Hộp đấu dây không được sử dụng để siết chặt bộ gia nhiệt vào bồn chứa hoặc bồn đựng nước.

3.0 KẾT NỐI NGUỒN ĐIỆN

3.1 Tham khảo sơ đồ đi dây (bên trong vỏ – chỉ với lò sưởi không chống cháy).

3.2 Đầu vào cáp được đặt ở phía bên của hộp đấu dây.

3.3 Trước khi kết nối, đảm bảo rằng nguồn cung cấp đúng với nguồn cung cấp được chỉ định trên nhãn thông số.

3.4 Đảm bảo rằng kích cỡ và loại cáp sẽ sử dụng được đánh giá phù hợp với tải và nhiệt độ của thiết bị.

3.5 Mỗi bộ gia nhiệt phải được bảo vệ bằng thiết bị quá dòng danh định phù hợp.

3.6 Cáp phải đi vào hộp đấu dây thông qua một tuyến cáp thích hợp để duy trì xếp hạng IP và được lắp bởi người có chuyên môn.

3.7 Đối với heater chống cháy, cáp phải đi vào hộp đấu dây của lò sưởi thông qua cáp Ex d được chứng nhận ATEX (đối với lò sưởi được chứng nhận ATEX) hoặc cáp Ex d (đối với lò sưởi được chứng nhận IECEx) được chứng nhận IECEx (không được cung cấp) và được lắp bởi người có chuyên môn.

3.8 Nắp (và thân – nếu có) của hộp đấu dây dòng FP và RF được tháo ra sau khi vặn vít grub khóa bằng phím hex 3mm A / F. Khi lắp lại, hãy đảm bảo rằng vòng đệm ‘o’ ở trong tình trạng tốt và được định vị chính xác. Các chủ đề của bìa chính PHẢI luôn được giữ sạch sẽ và không có bất kỳ mảnh vụn nào.

3.9 Người lắp đặt hoặc người dùng cuối phải kết nối với các thiết bị đầu cuối được cung cấp bởi Exheat bên trong hộp đấu dây – KHÔNG kết nối hoặc làm sai lệch hệ thống dây dẫn của phần tử gia nhiệt được trang bị tại nhà máy.

4.0 KẾT NỐI TIẾP ĐẤT

4.1 CẢNH BÁO – những máy sưởi này PHẢI ĐƯỢC NỐI ĐẤT.

4.2 Kết nối đất bên trong được cung cấp bên trong hộp đấu dây.

4.3 Kết nối đất bên ngoài (chỉ với lò sưởi chống cháy) được đặt liền kề với một trong các đầu vào cáp của hộp đấu dây.

5.0 VẬN HÀNH

5.1 Đảm bảo rằng phần hoạt động của tất cả các bộ phận gia nhiệt được nhúng hoàn toàn vào chất lỏng cần được làm nóng mọi lúc trong khi đóng điện.

5.2 Nhiệt được truyền qua các phần tử đốt nóng bằng điện.

5.3 Việc điều khiển HEATER được thực hiện dễ dàng bằng bộ điều nhiệt, cặp cảm biến nhiệt độ hoặc cảm biến RTD và cần tham khảo sơ đồ đi dây (bên trong vỏ – chỉ dành cho lò sưởi không chống cháy) để đảm bảo rằng chúng được kết nối và đặt chính xác trước khi cấp điện cho lò sưởi.

5.4 Khi lắp đặt bộ điều chỉnh nhiệt đặt lại bằng tay hoặc thiết bị cắt, nắp hộp đấu dây sẽ phải được tháo ra để có thể tiến hành đặt lại.

6.0 BẢO DƯỠNG INDUSTRIAL IMMERSION HEATERS

6.1 Tất cả các quy định hiện hành về an toàn của địa điểm phải luôn được tuân thủ.

6.2 Mọi hư hỏng hoặc lỗi phải được thông báo cho Exheat Limited ngay lập tức

6.3 Thiết bị phải được cách ly hoàn toàn khỏi nguồn điện trước khi tiến hành bất kỳ công việc nào.

6.4 Trước và trong khi tiến hành bất kỳ hoạt động bảo dưỡng nào, phải đảm bảo rằng không có khí độc hại.

6.5 Có thể tiến hành thay thế các phần tử gia nhiệt kiểu lõi mà không cần tháo bộ gia nhiệt bằng cách ngắt kết nối phần tử và rút nó ra khỏi ống của nó – THẬN TRỌNG: các lõi bộ sưởi khu vực nguy hiểm KHÔNG được cấp điện vào bất kỳ phần tử lõi nào bị thiếu trong các ống tương ứng của chúng.

6.6 Đối với lò sưởi chống cháy, nên tham khảo IEC / EN60079-17 (đặc biệt là bảng 1) ngoài các khuyến nghị sau.

6.7 Mọi bộ phận thay thế được yêu cầu phải được lấy trực tiếp từ Exheat. Việc sử dụng bất kỳ bộ phận nào khác sẽ làm mất hiệu lực của bất kỳ chứng nhận và bảo hành .

6.7.1– sau 3 tháng

a. Thường xuyên kiểm tra thiết bị xem có hư hỏng hoặc rò rỉ bên ngoài hay không.

6.7.2– sau 6 tháng

a. Cô lập nguồn điện và tháo nắp (sau khi nhả vít khóa bằng cách sử dụng khóa hex 3mm A / F – chỉ dành cho lò sưởi chống cháy).

b. Kiểm tra xem bên trong hộp đấu dây có sạch và khô không.

c. Kiểm tra để đảm bảo rằng các đầu nối điện còn nguyên vẹn và an toàn.

d. Kiểm tra để đảm bảo rằng điện trở cách điện của bộ phận sưởi ít nhất là 2 megohm.

e. Kiểm tra tính liên tục của tất cả các phần tử gia nhiệt.

f. Lắp lại nắp bằng miếng đệm hoặc vòng đệm mới nếu cần (và vặn lại vít grub khóa – chỉ dành cho máy sưởi chống cháy).

g. Kiểm tra để đảm bảo tính liên tục của đất được duy trì giữa tất cả vật liệu dẫn điện tiếp xúc và kết cấu chính.

6.7.3 Hàng năm

a. Thực hiện cả 3 lần kiểm tra hàng tháng và 6 tháng như trên.

b. Kiểm tra lỗi phần tử gia nhiệt hoặc khả năng cách nhiệt thấp (thất thoát nhiệt).

6.8 Chỉ Exheat Ltd hoặc đại lý được chấp thuận của mình thực hiện thay thế phần tử loại thanh trong lò sưởi chống cháy nếu không chứng nhận sẽ bị vô hiệu.

6.9 Nếu máy sưởi không được sử dụng trong thời gian lớn hơn 3 tháng, hãy tiến hành bảo dưỡng 6 tháng trước khi đóng điện.

6.10 IR Cách nhiệt thấp / Ngăn ngừa rò rỉ đất

6.10.1 Máy sưởi phải được xử lý cẩn thận và bảo quản trong môi trường sạch sẽ và khô ráo.

6.10.2 Thời gian bảo quản không được quá 12 tháng.

6.10.3 Các túi silica gel phải còn trong hộp đầu cuối và được thay thế theo yêu cầu.

6.10.4 Phải luôn cắm các đầu vào cáp.

6.10.5 Nắp hộp đấu dây phải được thay thế ngay sau khi tiến hành bất kỳ công việc lắp đặt nào.

6.11 Loại bỏ và thay thế các bộ phận làm nóng loại lõi gốm (chỉ máy sưởi loại lõi)

6.11.1 Có thể tiến hành thay thế loại bộ phận gia nhiệt này mà không cần tháo cụm bộ gia nhiệt ra khỏi bồn chứa hoặc bình của nó và không làm cạn nước.

6.11.2 Cách ly nguồn điện và tháo nắp (sau khi nhả vít khóa bằng cách sử dụng phím hex 3mm A / F – chỉ dành cho lò sưởi chống cháy).

6.11.3 Ngắt kết nối điện và tháo cáp vào lò sưởi (chỉ với lò sưởi chống cháy lõi đơn).

6.11.4 Chặn vít grub khóa đế sau đó vặn và tháo thân hộp đấu dây (chỉ dành cho lò sưởi chống cháy lõi đơn).

6.11.5 Kẹp nhả để giữ phần tử gia nhiệt.

6.11.6 Cẩn thận rút phần tử gia nhiệt ra khỏi ống của nó.

6.11.7 Kiểm tra ống phần tử bên trong sạch và khô.

6.11.8 Lắp cẩn thận phần tử hàn gắn thay thế thông qua một miếng đệm làm kín mới và vào trong ống đồng thời ngăn nó uốn cong và bảo vệ nó khỏi va chạm cơ học.

6.11.9 Lắp ráp lại bộ gia nhiệt và nối lại hệ thống dây điện (đảo ngược từ 6.11.2 đến 6.11.5 ở trên).

6.11.10 Thực hiện 6 lần kiểm tra hàng tháng như trên.
