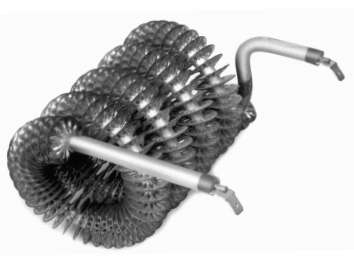

Hầu hết các máy sưởi hình ống có vây mà chúng tôi sản xuất đều được thiết kế tùy chỉnh để phù hợp với một nhu cầu cụ thể. Phần này nhằm mục đích giải thích các tính năng khác nhau của máy sưởi có vây và tầm quan trọng mà bạn nên đặt cho từng tính năng đó. Tham khảo các trang A19 và A20 để biết các bộ phận có vây được liệt kê trong các hình dạng phổ biến nhất.
Máy sưởi có vây so với Máy sưởi không có vây
Lò sưởi có vây thường được sử dụng để sưởi ấm đối lưu cưỡng bức với nhiệt độ không khí thoát ra từ 572°F (300°C) trở xuống. Bộ gia nhiệt có vây bằng thép là tiêu chuẩn với nhiệt độ bề mặt giới hạn ở khoảng 797°F (425°C) so với 1500°F (815°C) đối với bộ gia nhiệt không có vây bằng hợp kim.
Nếu nhiệt độ bề mặt cao và sự truyền nhiệt bức xạ cao đi kèm với nó không gây bất lợi cho các thành phần còn lại của hệ thống, thì bộ gia nhiệt không có vây có thể chứng minh là lựa chọn kinh tế hơn.
Một số ứng dụng yêu cầu vật liệu thép không gỉ để chống ăn mòn. Các máy sưởi vây hiệu quả nhất được làm bằng vỏ thép và vây thép. Hãy nhớ rằng máy sưởi không gỉ có cánh tản nhiệt không gỉ rất kém hiệu quả vì tốc độ truyền nhiệt của thép không gỉ thấp hơn một phần tư so với thép.
Máy sưởi hình ống có vây vs. máy sưởi cuộn dây hở
Máy sưởi hình ống có vây đắt hơn máy sưởi cuộn dây hở và có phản ứng nhiệt chậm hơn.
Khác với những điều trên, ống có vây mang lại những lợi thế khác biệt so với cuộn dây mở:
- Sẽ an toàn hơn khi vận hành ở chỗ nguy cơ hỏa hoạn hoặc điện giật được giảm thiểu;
- Nó có tuổi thọ cao hơn nhiều
- Nó chắc chắn hơn, đòi hỏi ít bảo trì hơn so với máy sưởi cuộn mở.
Bộ gia nhiệt dạng cuộn hở thường có mức giảm áp suất tĩnh ít hơn, nhưng mức giảm áp suất tĩnh do bộ gia nhiệt dạng ống có vây hiếm khi đủ cao để gây ra vấn đề.
Hiệu quả của vây
Vây thép được quấn theo hình xoắn ốc trên bộ phận làm nóng và sau đó
liên kết luyện kim bằng cách hàn trong lò để lại điện trở nhiệt không đáng kể tại mối nối. Cánh tản nhiệt hàn đồng truyền nhiệt với hiệu quả gấp đôi so với thiết kế không hàn đồng.
Các kết hợp khác nhau về độ dày, chiều rộng và bước của vây có sẵn như được trình bày trong Bảng 10 trên trang A13. Các kết hợp vây mang lại diện tích truyền nhiệt cao hơn không nhất thiết truyền nhiệt hiệu quả hơn các phần tử tương tự có diện tích nhỏ hơn một chút. Hiệu quả vây thấp hơn đối với vây rộng, vây mỏng hoặc vây được làm từ kim loại có độ dẫn điện thấp.
Lớp phủ
Có bốn lựa chọn về lớp hoàn thiện bề mặt (kiểm tra nhà máy để được hỗ trợ lựa chọn).
- thép trần
2. mạ niken
3. nhôm sơn
4. men đen
Nhiệt độ so với Vận tốc không khí
Nhiệt độ vận hành của phần tử có viền sẽ khác nhau tùy thuộc vào tốc độ không khí, nhiệt độ không khí và watt trên mỗi inch vuông của phần tử có viền. Hình 34 cho thấy sự kết hợp của các yếu tố này sẽ tạo ra nhiệt độ vỏ bọc là 797°F (425°C). Đây chỉ là gần đúng vì hiệu suất vây và khoảng cách giữa các phần tử có thể khiến nhiệt độ thay đổi.
Dowload: KX_Catalog

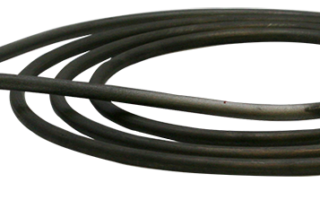

Link: Tubular Heaters IX & HX
Liên hệ:
Công ty TNHH Wili Việt Nam
Email: Hung.tran@wili.com.vn
SDT: 0903 710 753
KXF502S
KXF502H
KXF502W
3 31.3 795 KXF503S 15.9 405 KXF503H 8.5 215 KXF503W
4 41.3 1045 KXF504S 20.9 530 KXF504H 11.0 280 KXF504W
5 51.3 1305 KXF505S 25.9 660 KXF505H 13.5 345 KXF505W
6 61.3 1555 KXF506S 30.9 785 KXF506H 16.0 405 KXF506W
7 71.3 1810 KXF507S 35.9 910 KXF507H 18.5 470 KXF507W
8 81.3 2065 KXF508S 40.9 1040 KXF508H 21.0 535 KXF508W
9 91.3 2320 KXF509S 45.9 1165 KXF509H 23.5 595 KXF509W
10 101.3 2575 KXF5010S 50.9 1290 KXF5010H 26.0 660 KXF5010W
KXF402H
KXF402W
3 39.0 990 KXF403S 19.4 490 KXF403H 10.4 265 KXF403W
4 51.5 1310 KXF404S 25.6 650 KXF404H 13.5 345 KXF404W
5 64.0 1625 KXF405S 31.9 810 KXF405H 16.6 420 KXF405W
6 76.5 1945 KXF406S 38.1 970 KXF406H 19.8 505 KXF406W
7 89.0 2260 KXF407S 44.4 1130 KXF407H 22.8 580 KXF407W
8 101.5 2580 KXF408S 50.6 1285 KXF408H 26.0 660 KXF408W
KXF301S
KXF301H
KXF301W
2 34.0 865 KXF302S 16.4 415 KXF302H 9.3 235 KXF302W
3 49.0 1245 KXF303S 23.9 610 KXF303H 13.0 330 KXF303W
64.0 1625 KXF304S 31.4 800 KXF304H 16.8 425 KXF304W
5 78.9 2005 KXF305S 38.9 990 KXF305H 20.5 520 KXF305W
6 93.9 2385 KXF306S 46.4 1180 KXF306H 24.3 615 KXF306W
KXF502HM 7.4 185
KXF502WM
3 17.3 440 KXF503HM 9.9 250 KXF503WM
4 22.3 565 KXF504HM 12.4 315 KXF504WM
5 27.3 695 KXF505HM 14.9 380 KXF505WM
6 32.3 820 KXF506HM 17.4 440 KXF506WM
7 37.3 945 KXF507HM 19.9 505 KXF507WM
8 42.3 1075 KXF508HM 22.4 570 KXF508WM
9 47.3 1200 KXF509HM 24.9 630 KXF509WM
10 52.3 1325 KXF5010HM 27.4 695 KXF5010WM
KXF402HM 8.7 220
KXF402WM
3 20.8 525 KXF403HM 11.8 300 KXF403WM
4 27.0 685 KXF404HM 14.9 380 KXF404WM
5 33.3 845 KXF405HM 18.0 455 KXF405WM
6 39.5 1005 KXF406HM 21.2 540 KXF406WM
7 45.8 1165 KXF407HM 24.2 615 KXF407WM
8 52.0 1320 KXF408HM 27.4 695 KXF408WM
KXF301HM 6.9 175
KXF301WM
2 17.8 450 KXF302HM 10.7 270 KXF302WM
3 25.3 645 KXF303HM 14.4 365 KXF303WM
32.8 835 KXF304HM 18.2 460 KXF304WM
5 40.3 1025 KXF305HM 21.9 555 KXF305WM
6 47.8 1215 KXF306HM 25.7 650 KXF306WM
